1. Hệ thống chống sét trạm cân.
Hệ thống chống sét trạm cân là giải pháp bảo vệ toàn diện các thiết bị điện tử nhạy cảm của trạm cân (như đầu cân, cảm biến lực loadcell, máy tính) khỏi hư hỏng do sét đánh trực tiếp hoặc sét lan truyền. Do các trạm cân xe tải thường lắp đặt lộ thiên ngoài trời, hệ thống này đóng vai trò sống còn để duy trì hoạt động liên tục của doanh nghiệp.
Hệ thống chống sét trạm cân
2. Vì sao cần lắp đặt chống sét cho trạm cân.
Vì sao cần hệ thống chống sét cho trạm cân?Bảo vệ thiết bị: Sét đánh trực tiếp hoặc lan truyền qua đường dây điện và cáp tín hiệu có thể làm cháy nổ đầu cân, hỏng loadcell và gây mất dữ liệu.Duy trì hoạt động: Trạm cân thường nằm ở vị trí trọng yếu trong khâu xuất nhập hàng của các mỏ đá, nhà máy, cảng biển. Sự cố gián đoạn sẽ gây thiệt hại lớn về kinh tế.
Hệ thống chống sét trạm cân
3. Các thành phần trọng hệ thống.

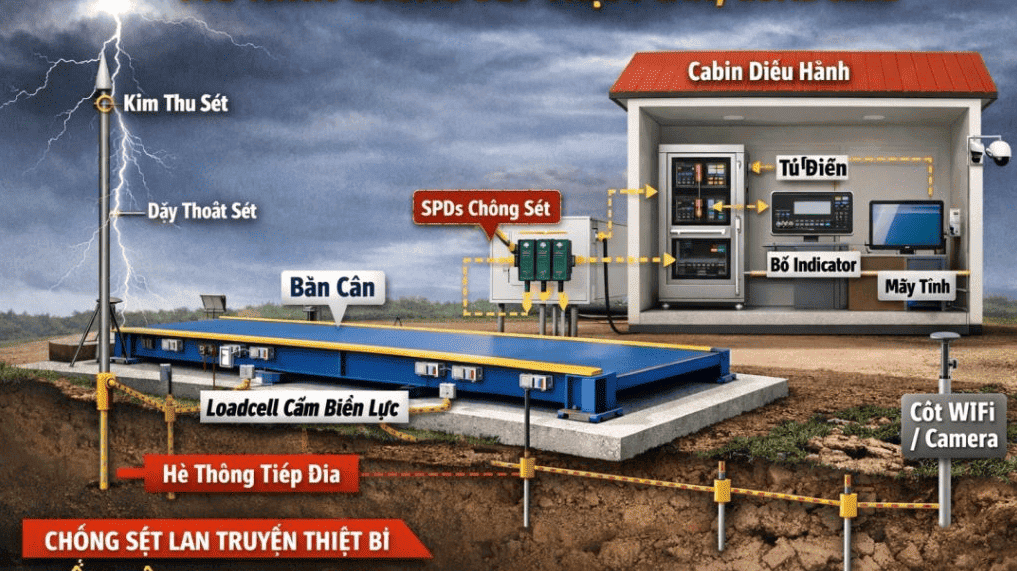

Hệ thống chống sét trạm cân được chia thành 3 phần chính hoạt động song song để bảo vệ toàn diện Sơ đồ chống sét cho trạm cân (cân điện tử) gồm 3 phần chính: Chống sét đánh thẳng (bảo vệ khu vực), Chống sét lan truyền (bảo vệ thiết bị) và Hệ thống tiếp địa (thoát sét). Trạm cân thường ở ngoài trời nên việc nối đất và bảo vệ bộ cảm biến lực (loadcell) là quan trọng nhất để tránh cháy hỏng.
3.1. Chống sét đánh thẳng (Bảo vệ bên ngoài):
Sử dụng cột thu lôi (kim thu sét) bố trí xung quanh khu vực trạm cân, tạo vùng bảo vệ bao phủ toàn bộ cấu trúc bàn cân và nhà điều hành
3.2. Chống sét lan truyền (Bảo vệ bên trong):
Lắp đặt các thiết bị cắt lọc sét trên đường nguồn điện lưới tổng và các bộ chống sét cho đường cáp tín hiệu (kết nối từ cảm biến Loadcell về đầu cân) để chặn các xung điện áp cao
3.3. Hệ thống tiếp địa (Tiếp đất an toàn):
Là nền tảng của giải pháp, bao gồm các cọc đồng/thép mạ đồng chôn sâu dưới đất. Toàn bộ khung bàn cân, vỏ thiết bị và hệ thống chống sét đều được đấu nối vào bãi tiếp địa nhằm dẫn toàn bộ năng lượng sét xuống đất một cách an toàn. Điện trở của hệ thống tiếp địa tiêu chuẩn thường yêu cầu dưới 4 Ohm
Hệ thống chống sét trạm cân
4. Chi phí lắp đặt chống sét cho trạm cân.
Chi phí lắp đặt hệ thống chống sét cho trạm cân (cân ô tô điện tử) thường dao động từ 15 triệu đến 35 triệu đồng cho gói trọn gói. Mức giá cụ thể phụ thuộc lớn vào số lượng cảm biến (loadcell), quy mô trạm cân và các thiết bị ngoại vi
- Gói cơ bản: Dao động từ 15.000.000đ – 20.000.000đ (phù hợp trạm cân nhỏ, ít loadcell, bảo vệ nguồn điện và thiết bị đầu cân).
- Gói toàn diện: Dao động từ 25.000.000đ – 35.000.000đ (áp dụng cho trạm cân lớn, bảo vệ chống sét lan truyền chuyên dụng cho từng loadcell, bộ chỉ thị và hệ thống mạng/camera).
- Đo kiểm điện trở đất & Kiểm định:Thường từ 1.000.000đ – 2.000.000đ/hệ thống (đã bao gồm cấp giấy chứng nhận kiểm định).
5. Những lưu ý.
Việc lắp đặt hệ thống chống sét cho trạm cân là cực kỳ cần thiết. Trạm cân thường nằm ngoài trời, diện tích rộng và kết cấu bằng kim loại, đóng vai trò là cột thu hút sét tự nhiên. Sét đánh trực tiếp hoặc lan truyền có thể gây cháy nổ, phá hỏng các thiết bị đắt tiền như cảm biến lực (loadcell) và đầu cân điện tử, làm đình trệ hoạt động kinh doanh.
Hệ thống tiếp địa (nối đất) là phần quan trọng nhất để tiêu tán năng lượng sét. Theo Tiêu chuẩn Điện trở Tiếp, cần lưu ý các chỉ số
- Điện trở đất của hệ thống chống sét: Không vượt quá 10 Ohm
- Hệ thống nối đất cho thiết bị điện/tủ điện: Không vượt quá 4Ohm
- Các hệ thống tiếp địa (chống sét, điện lực, trạm cân) cần được thiết kế liên kết đẳng thế với nhau để tránh chênh lệch điện áp gây chập cháy thiết bị
