1. Có nên lắp đặt chống sét
Sấm sét là hiện tượng phóng điện trong khí quyển giữa các đám mây mang điện tích trái dấu hoặc giữa mây và mặt đất. Tia sét nung nóng không khí lên tới 30.000°C trong tích tắc, làm không khí giãn nở đột ngột và tạo ra sóng xung kích dữ dội, chính là tiếng sấm.
Lắp đặt chống sét
2. Nguyên nhân hình thành hiện tượng sét.
Sét hình thành do sự mất cân bằng điện tích giữa các đám mây dông hoặc giữa đám mây và mặt đất. Sự cọ xát mạnh của hơi nước, băng và các luồng không khí chuyển động hỗn loạn trong cơn bão tạo ra các điện tích trái dấu, dẫn đến hiện tượng phóng điện khổng lồ.

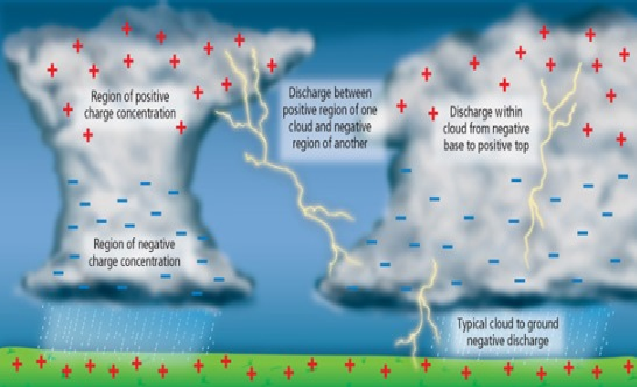

2.1. Sự tích điện trong đám mây dông
-
Chuyển động hỗn loạn: Trong các đám mây dông, các luồng không khí bốc lên và hạ xuống liên tục với tốc độ rất cao.
-
Va chạm và ma sát: Hơi nước nóng bốc lên cao gặp lạnh ngưng tụ thành nước và đóng băng. Các hạt nước và tinh thể băng va chạm, cọ xát vào nhau. Quá trình này làm các hạt mang điện tích âm tích tụ ở phần đáy đám mây, trong khi các hạt mang điện tích dương tập trung ở đỉnh mây
Lắp đặt chống sét
2.2. Sự hình thành điện trường
- Khi điện tích tích tụ đủ lớn, chúng tạo ra một điện trường có hiệu điện thế lên tới hàng triệu vôn giữa các vùng khác nhau trong mây, hoặc giữa đám mây và mặt đất.
Lắp đặt chống sét

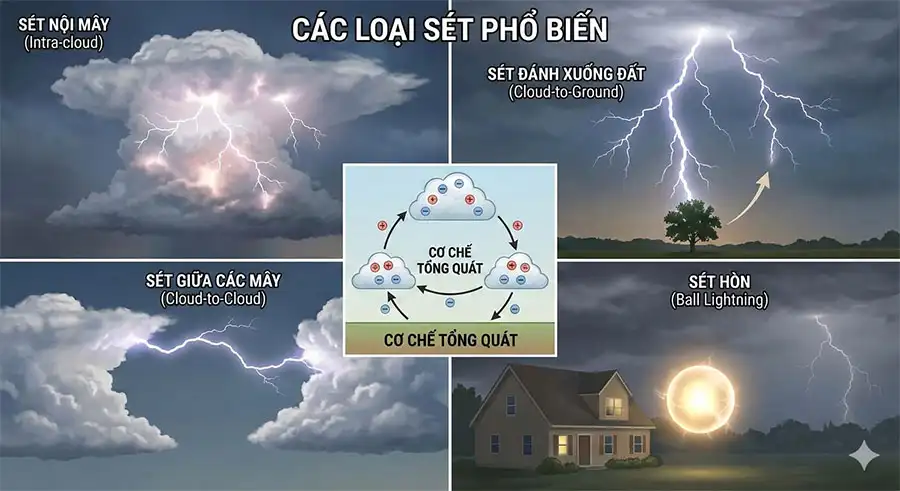

2.3. Quá trình phóng điện (Tia sét)
-
Sét trong mây: Xảy ra khi hai đám mây tích điện trái dấu tiến lại gần nhau. Dòng điện sẽ phóng qua không khí giữa chúng, tạo ra các tia chớp lớn.
-
Sét đánh xuống đất: Xảy ra giữa đám mây và mặt đất. Đám mây mang điện tích âm sẽ hút các điện tích dương dưới mặt đất dồn lên các vật thể cao như cây cối, tòa nhà. Khi khoảng cách đủ gần, một luồng điện sẽ phóng từ đám mây xuống đất (gọi là tia tiên đạo) gặp luồng điện tích dương từ mặt đất bay lên (tia tiếp xúc) tạo thành một đường dẫn plasma rực sáng
Lắp đặt chống sét

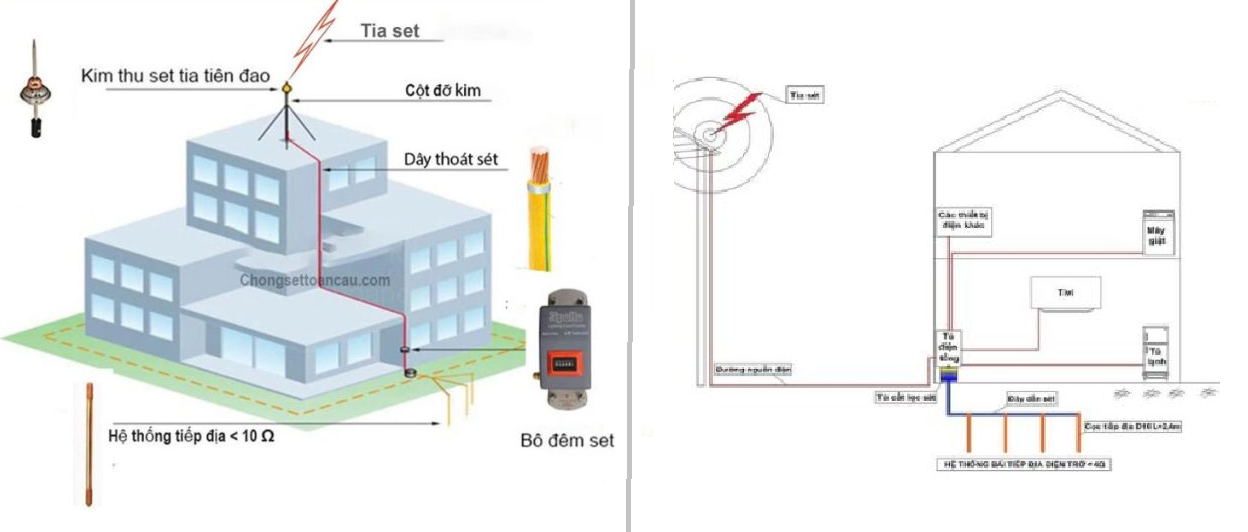

3. Giải pháp chống chống sét toàn diện.
Các phương án chống sét toàn diện cho công trình bao gồm chống sét trực tiếp (bảo vệ cấu trúc khỏi sét đánh thẳng) và chống sét lan truyền (bảo vệ thiết bị điện khi sét đánh vào khu vực lân cận). Để đạt hiệu quả tối ưu, cần kết hợp hệ thống thu lôi chủ động/cổ điển và các thiết bị cắt lọc sét
Lắp đặt chống sét

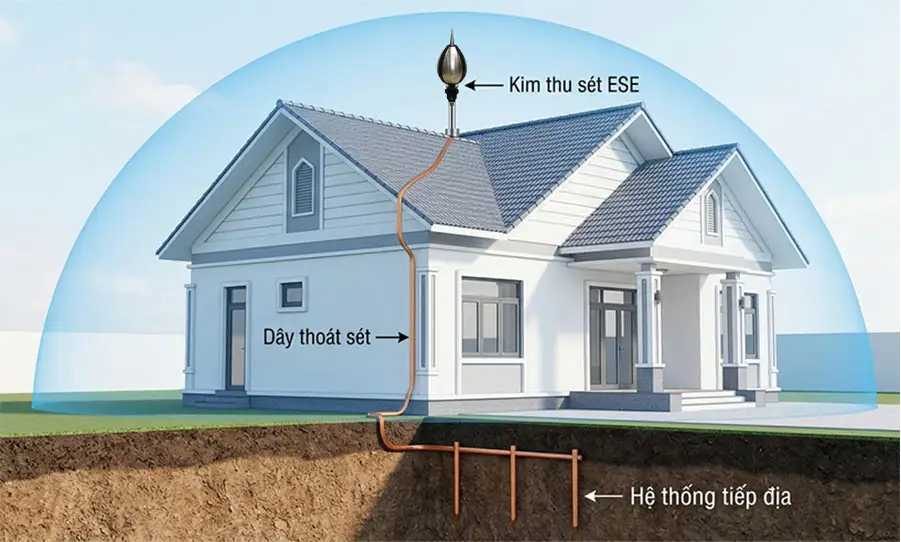

3.1. Chống Sét Trực Tiếp (Bảo vệ cấu trúc tòa nhà)
Hệ thống này ngăn chặn tia sét đánh thẳng vào công trình, dẫn dòng điện cực lớn xuống hệ thống tiếp địa một cách an toàn.
- Phương pháp cổ điển (Kim Franklin): Sử dụng các cột kim loại đặt trên đỉnh mái nhà, nối với dây dẫn xuống đất. Ưu điểm là chi phí thấp, tuy nhiên bán kính bảo vệ nhỏ và không phù hợp với các công trình lớn.

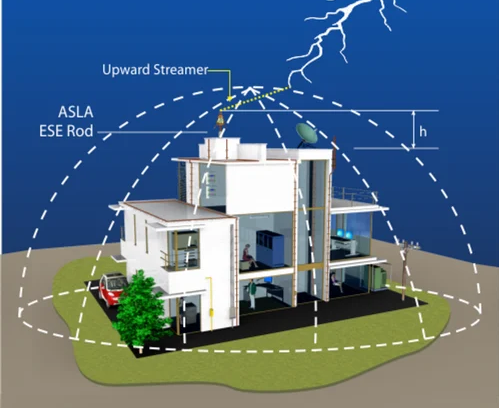

- Kim thu sét phát xạ sớm (ESE): Công nghệ hiện đại chủ động phát ra tia tiên đạo đi lên để đón tia sét từ đám mây, giúp tạo ra vùng bảo vệ rộng lớn cho các công trình.
- Lồng Faraday (Dây căng trên mái): Dăng mạng lưới dây kim loại trên toàn bộ mái nhà và nối xuống đất. Thường ứng dụng cho nhà xưởng hoặc các tòa nhà có yêu cầu chống sét đặc biệt
Lắp đặt chống sét

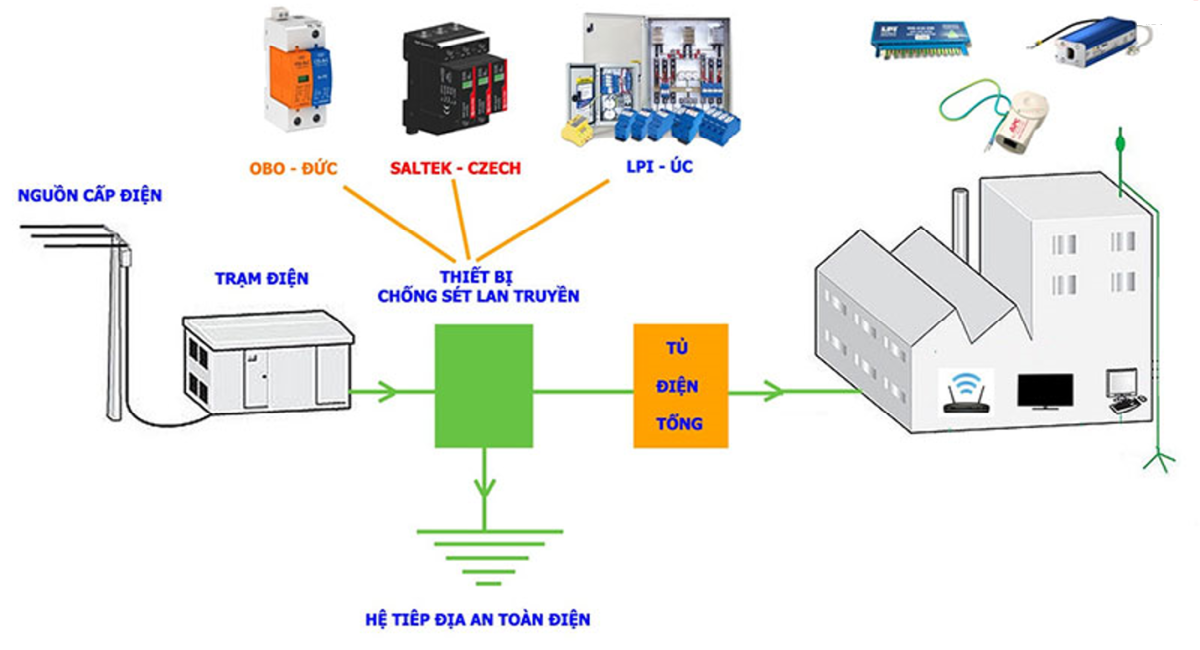

3.2. Chống Sét Lan Truyền (Bảo vệ thiết bị điện tử)
- Thiết bị cắt sét (SPD): Lắp đặt ở tủ điện tổng để cắt giảm xung điện sét lớn ngay từ đầu vào.
- Thiết bị lọc sét: Lọc các xung nhiễu nhỏ còn sót lại, bảo vệ trực tiếp cho các thiết bị điện tử nhạy cảm.
- Lưu ý quan trọng: Hệ thống chống sét lan truyền chỉ hoạt động hiệu quả khi công trình có hệ thống tiếp địa độc lập đạt chuẩn.
Lắp đặt chống sét

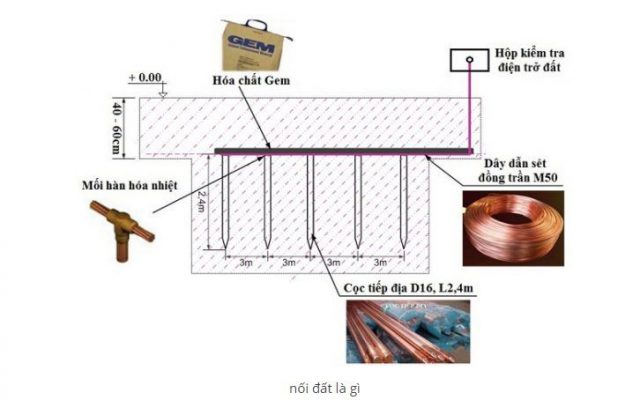

3.3. Hệ Thống Tiếp Địa (Đường thoát sét
- Đây là "trái tim" của mọi hệ thống chống sét. Dù dùng phương pháp nào, dòng điện vẫn phải được phân tán triệt để xuống đất.
- Cọc tiếp địa: Đóng sâu các cọc kim loại (thường là thép mạ đồng) xuống đất.Dây thoát sét: Dây cáp đồng tiết diện lớn (thường ≥ 50mm²) kết nối từ kim thu sét xuống cọc tiếp địa.
- Yêu cầu: Tránh đường dây có các góc uốn cong quá gắt (bán kính góc uốn > 20cm) để tránh hiện tượng phóng tia lửa điện
Lắp đặt chống sét
4. Giá lắp đặt hệ thông chống sét toàn diện
4.1. Giá lắp đặt hệ thống chống sét nhà ở dân dụng
Chi phí lắp đặt hệ thống chống sét trọn gói cho nhà ở dân dụng hiện nay dao động từ 13.000.000 đến 35.000.000 VNĐ. Mức giá cụ thể phụ thuộc vào diện tích nhà, vật tư sử dụng (kim thu sét, cáp thoát sét) và nhu cầu chống sét trực tiếp hay lan truyền
| STT | Tên Vật Tư | Đ.Vị | SL | Đơn giá | Thành tiền | Ghi Chú |
| 1 | Kim thu sét tia tiên đạo Tia tiên đạo Olypus ESE15 bán kính bảo vệ cấp IV=64m, Tuân thủ tiêu chuẩn NFC17-102 PHÁP | Cái | 1 | Thổ Nhĩ Kỳ | ||
| 2 | Khớp nối cách điện COMPOSITE | Cái | 1 | VN | ||
| 3 | Chân trụ đỡ bằng INOX304, D48/D42, H=5mét. Bản mã thép 250x250x5mm sơn chống gỉ | Bộ | 1 | VN | ||
| 4 | Bộ dây néo 3 hướng, tăng đơ, khóa cáp, nở móc | Bộ | 3 | VN | ||
| 5 | Dây cáp thoát sét bằng đồng M50mm2 ( Tạm tính, tính theo nghiệm thu thực tế ) | Mét | 20 | VN | ||
| 6 | Cọc tiếp địa mạ đồng D16 | Cọc | 4 | Ấn Độ | ||
| 7 | Mối hàn hóa nhiệt | Mối | 1 | Ấn Độ | ||
| 8 | Đầu ghép nối cọc tiếp địa | Bộ | 3 | Ấn Độ | ||
| 9 | Bột giảm điện trở GEM RR (11.5g/bao ) | Bao | Ấn Độ | |||
| 10 | Ống luồn dây SP D25+ cút nối | Mét | 18 | SP/VN | ||
| 11 | Hộp kiểm tra tiếp địa bằng thép sơn tĩnh điện 270x190x100mm + Sứ, Thanh EB | Cái | VN | |||
| 12 | Vật tư phụ ( vít nở, đai kẹp p, que hàn, đai ôm) | Bộ | 1 | VN | ||
| 13 | Nhân công lắp đặt trọn gói. Vận chuyển hàng hóa đến chân công trìnhh | Bộ | 1 | VN | ||
| 14 | Đo điện trở miễn phí | Bộ | 1 | VN | ||
| Tổng cộng | Từ 13 - 22tr | - | ||||
| Thuế GTGT 8% | - | |||||
| Tổng cộng thuế GTGT 8% | - | |||||
4.2. Giá lắp đặt hệ thống chống sét cho nhà xưởng.
Giá lắp đặt hệ thống chống sét cho nhà xưởng trọn gói thường dao động từ 15.000.000 VNĐ đến hơn 40.000.000 VNĐ. Mức giá cụ thể phụ thuộc vào diện tích mái, chiều cao xưởng, và việc bạn chọn hệ thống chống sét trực tiếp hay bao gồm cả chống sét lan truyền
| STT | Tên Vật Tư | Đ.Vị | SL | Đơn giá | Thành tiền | Ghi Chú |
| 1 | Kim thu sét tia tiên đạo Tia tiên đạo LIVA LAP AX210 bán kính bảo vệ cấp RP=131m, Tuân thủ tiêu chuẩn NFC17-102 PHÁP | Cái | 1 | Vat 8% | ||
| 2 | Đầu khớp nối kim thu sét và cột | Cái | 1 | Vat 10% | ||
| 3 | Trụ đỡ bằng INOX304, D42/ D48, H=5mét Bản mã thép 300x300x5mm sơn chống gỉ |
Bộ | 1 | Vat 10% | ||
| 4 | Bộ dây néo 4 hướng, tăng đơ, khóa cáp, nở móc | Bộ | 4 | Vat 10% | ||
| 5 | Dây cáp thoát sét M70 |
Mét | 90 | Vat 10% | ||
| 6 | Cọc tiếp địa mạ đồng L=2m4 | Cọc | 6 | Vat 10% | ||
| 7 | Hàn hoá nhiệt cáp và cọc | Mối | 7 | Vat 10% | ||
| 8 | Bột giảm điện trở GEM RR (11.5g/bao ) | Bao | ||||
| 9 | Ống luồn dây SP D25+ cút nối | Mét | 90 | Vat 10% | ||
| 10 | Hộp kiểm tra tiếp địa bằng thép sơn tĩnh điện 270x190x100mm + Sứ, Thanh EB |
Cái | 1 | Vat 10% | ||
| 11 | Vật tư phụ ( vít nở, đai kẹp p, que hàn, đai ôm) | Bộ | 1 | Vat 10% | ||
| 12 | Cấp phép tiếp địa của cơ quan chức năng | THP | ||||
| 13 | Nhân công lắp đặt trọn gói. Vận chuyển hàng hóa đến chân công trìnhh | Bộ | 1 | Vat 8% | ||
| 14 | Bộ dđếm sét Bakiral | Bộ | Vat 8% | |||
| 15 | Thanh V5 gia cố mái tôn | Mét | Vat 8% | |||
| 16 | Đo điện trở miễn phí | Bộ | 1 | Vat 8% | ||
| 17 | Máy múc đào bãi tiếp địa | Ca | 1 | |||
| Tổng cộng | Từ 18 -36 TR | |||||
| Thuế GTGT 8% | ||||||
| Tổng cộng đã bao gồm thuế GTGT | ||||||
5. Chống sét Thiên An chuyên thi công lắp đặt hệ thống chống sét.
Chống sét Thiên An là một trong những đơn vị uy tín chuyên cung cấp vật tư và thi công lắp đặt các hệ thống chống sét toàn diện. Chúng tôi cung cấp giải pháp bảo vệ an toàn cho nhà ở dân dụng, tòa nhà cao tầng, nhà xưởng và các công trình đặc thù khác.
