1. Bán Kính Bảo Vệ Kim Thu Sét Là Gì?

Bán kính bảo vệ kim thu sét (hay còn gọi là vùng bảo vệ) là khu vực không gian xung quanh kim thu sét mà trong đó, các vật thể hoặc công trình được xem là an toàn trước nguy cơ sét đánh trực tiếp. Về cơ bản, kim thu sét hoạt động như một điểm ưu tiên để thu hút và dẫn dòng điện sét xuống đất một cách an toàn, ngăn chặn sét đánh vào các phần khác của công trình. Bán kính bảo vệ càng lớn, phạm vi an toàn càng rộng, đồng nghĩa với việc hiệu quả bảo vệ càng cao.

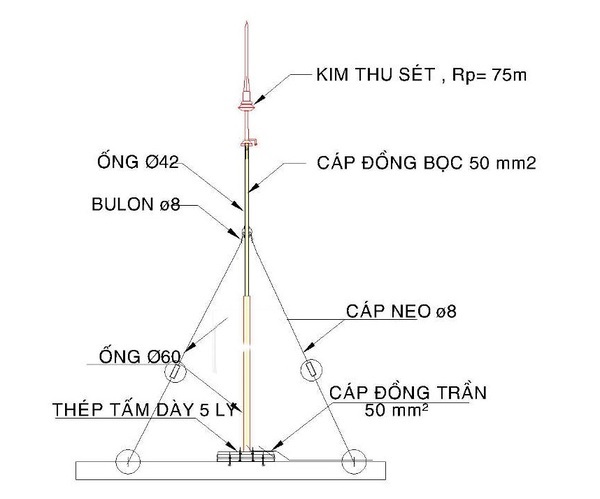

Bán kính bảo vệ kim thu sét



Việc xác định chính xác bán kính bảo vệ là cực kỳ quan trọng để đảm bảo rằng toàn bộ công trình, từ mái nhà, tường, đến các thiết bị quan trọng bên trong, đều nằm trong vùng được che chắn. Nếu bán kính bảo vệ không đủ, có thể xuất hiện các “điểm mù” mà sét có thể tấn công, gây ra thiệt hại nghiêm trọng về tài sản và thậm chí là tính mạng con người.



2. Các Yếu Tố Ảnh Hưởng Đến Bán Kính Bảo Vệ Kim Thu Sét

Bán kính bảo vệ của kim thu sét không phải là một giá trị cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật và môi trường. Hiểu rõ các yếu tố này giúp chúng ta lựa chọn và bố trí kim thu sét một cách hiệu quả nhất:

2.1. Chiều Cao Lắp Đặt Kim Thu Sét (H)

• Nguyên tắc cơ bản: Chiều cao lắp đặt kim thu sét so với điểm cao nhất của công trình càng lớn, bán kính bảo vệ càng rộng. Đây là yếu tố quan trọng nhất ảnh hưởng đến phạm vi bảo vệ.



• Giải thích: Theo mô hình quả cầu lăn (Rolling Sphere Method), khi kim thu sét được nâng cao hơn, “quỹ đạo” của quả cầu sét sẽ khó chạm vào các điểm khác của công trình hơn, tạo ra một vùng bảo vệ lớn hơn.

Bán kính bảo vệ kim thu sét



2.2. Cấp Độ Bảo Vệ (Level of Protection)

• Tiêu chuẩn: Hệ thống chống sét được phân loại thành các cấp độ bảo vệ khác nhau (I, II, III, IV) theo các tiêu chuẩn quốc tế như IEC 62305. Cấp độ bảo vệ càng cao (ví dụ: Cấp I), khả năng chống sét càng tốt, nhưng đồng nghĩa với việc bán kính bảo vệ cho một kim thu sét có thể nhỏ hơn hoặc cần nhiều kim thu sét hơn để che phủ cùng một diện tích.



Bán kính bảo vệ kim thu sét



• Ý nghĩa: Cấp độ bảo vệ được lựa chọn dựa trên mức độ rủi ro sét đánh và giá trị của công trình. Công trình càng quan trọng, rủi ro càng cao thì yêu cầu cấp độ bảo vệ càng nghiêm ngặt.



2.3. Loại Kim Thu Sét

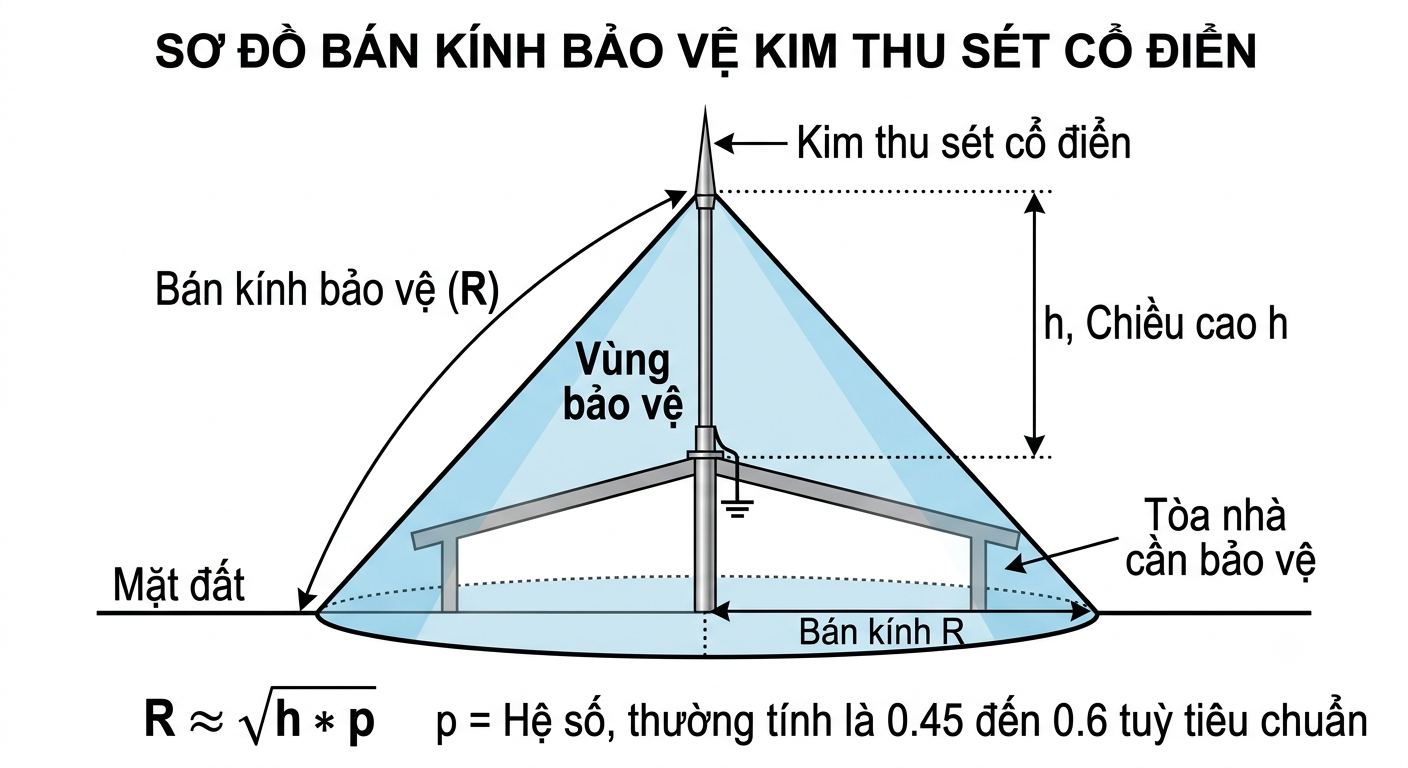

Kim thu sét cổ điển (Franklin Rod): Bán kính bảo vệ được tính toán dựa trên chiều cao và góc bảo vệ (thường là 45° hoặc 60° tùy tiêu chuẩn).







Bán kính bảo vệ kim thu sét

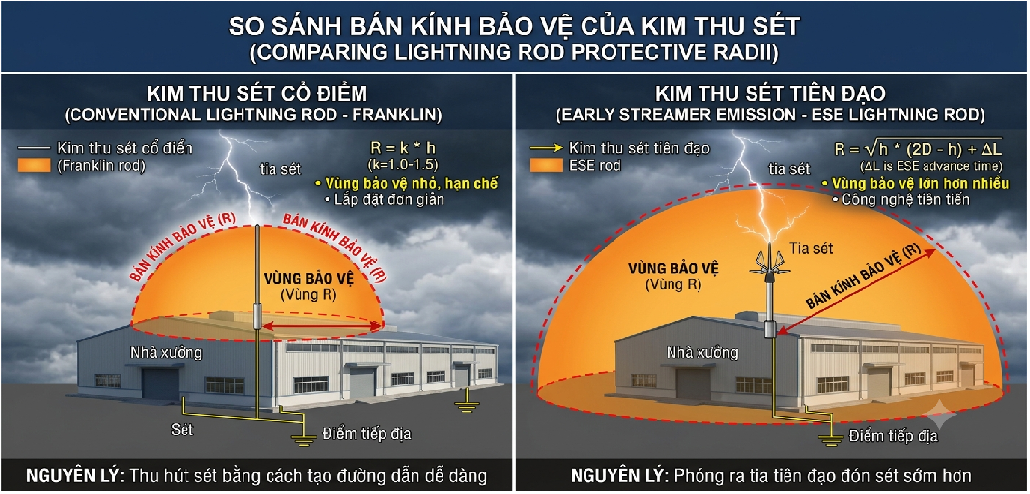

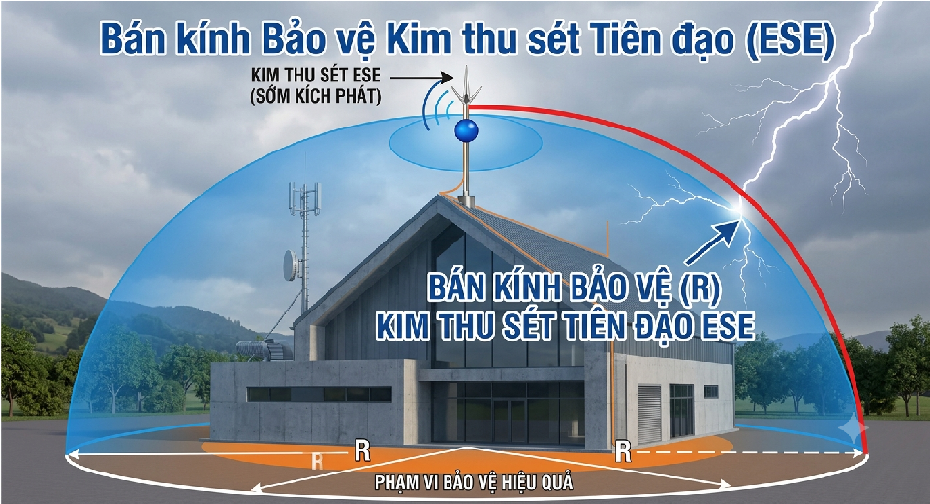

Kim thu sét phát xạ sớm (ESE - Early Streamer Emission): Loại kim này được thiết kế để phát ra tia tiên đạo sớm hơn so với kim thu sét cổ điển, từ đó mở rộng bán kính bảo vệ đáng kể ở cùng một chiều cao lắp đặt. Tuy nhiên, việc áp dụng và tính toán cho kim ESE cần tuân thủ các hướng dẫn cụ thể từ nhà sản xuất và tiêu chuẩn liên quan (ví dụ: NFC 17-102).



Bán kính bảo vệ kim thu sét



2.4. Hình Dạng và Kích Thước Công Trình

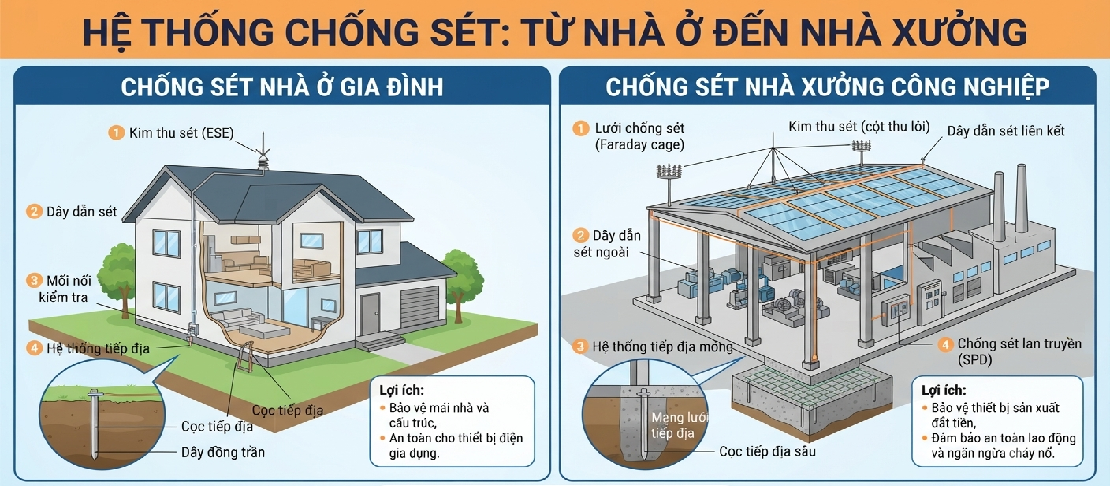

Đối với các công trình có hình dạng phức tạp, nhiều mái, tháp, hoặc có diện tích lớn, việc xác định bán kính bảo vệ trở nên phức tạp hơn và có thể cần nhiều kim thu sét hoặc phương pháp chống sét bổ sung.



Bán kính bảo vệ kim thu sét



3. Phương Pháp Tính Toán Bán Kính Bảo Vệ Kim Thu Sét

Việc tính toán bán kính bảo vệ được thực hiện theo các tiêu chuẩn quốc tế và quốc gia. Hai phương pháp phổ biến nhất là:



3.1. Phương Pháp Góc Bảo Vệ (Protection Angle Method)

Phương pháp này áp dụng cho kim thu sét cổ điển và các công trình có hình dạng tương đối đơn giản. Bán kính bảo vệ (Rp) tại một độ cao hx dưới đỉnh kim thu sét được tính toán dựa trên chiều cao hiệu quả của kim thu sét (hn) và góc bảo vệ (α):

• • Rp = (hn - hx) * tan(α)

  • hn: Chiều cao của kim thu sét so với mặt đất hoặc mặt phẳng tham chiếu.

  • hx: Chiều cao của điểm cần bảo vệ so với mặt đất hoặc mặt phẳng tham chiếu (luôn nhỏ hơn hn).

  • α: Góc bảo vệ, giá trị này phụ thuộc vào cấp độ bảo vệ và chiều cao của kim thu sét theo bảng tra trong tiêu chuẩn IEC 62305-3.



Lưu ý: Góc α không cố định mà thay đổi theo cấp độ bảo vệ và chiều cao kim thu sét. Cấp độ bảo vệ càng cao, góc α càng nhỏ, dẫn đến bán kính bảo vệ tại cùng một độ cao hx sẽ nhỏ hơn.



3.2. Phương Pháp Quả Cầu Lăn (Rolling Sphere Method)

Đây là phương pháp tiên tiến và được sử dụng rộng rãi cho các công trình có hình dạng phức tạp hoặc khi áp dụng tiêu chuẩn IEC 62305. Phương pháp này hình dung một quả cầu có bán kính R (bán kính quả cầu sét, phụ thuộc vào cấp độ bảo vệ: Cấp I - 20m, Cấp II - 30m, Cấp III - 45m, Cấp IV - 60m) lăn trên và xung quanh công trình.

• • Bất kỳ điểm nào trên công trình mà quả cầu không thể chạm tới (do bị kim thu sét hoặc các bộ phận dẫn sét khác chặn lại) đều được coi là nằm trong vùng bảo vệ.

  • Ngược lại, những điểm mà quả cầu có thể chạm vào đều cần được bảo vệ bằng kim thu sét hoặc hệ thống dây dẫn sét.

  • Phương pháp này cho phép hình dung trực quan và chính xác hơn về vùng bảo vệ, đặc biệt hữu ích cho các kiến trúc phức tạp.

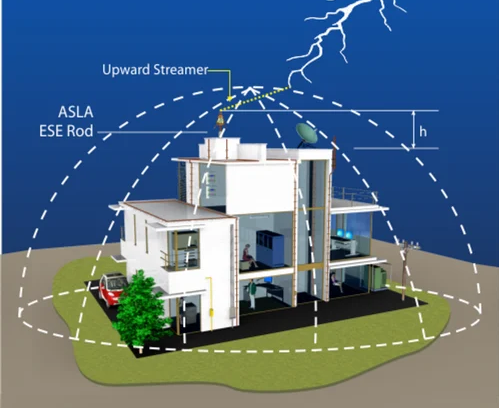

3.3. Phương Pháp Phát Xạ Sớm (ESE - Early Streamer Emission)

Áp dụng cho các loại kim thu sét ESE theo tiêu chuẩn NF C 17-102. Bán kính bảo vệ (Rp) của kim ESE được tính theo công thức:

• • Rp = √ Lỗi giao diện: file 'snippets/shortcode-h.bwt' không được tìm thấy cho h ≥ 5m

  • Rp = h * D * (20 + ΔL) / (100) cho h < 5m

  • h: Chiều cao của kim thu sét ESE so với đỉnh công trình cần bảo vệ.

  • D: Bán kính quả cầu lăn tương ứng với cấp độ bảo vệ (20m, 30m, 45m, 60m).

  • ΔL: Khoảng cách phát xạ sớm, là giá trị đặc trưng của từng loại kim ESE, do nhà sản xuất cung cấp (thường từ 10µs đến 60µs). Giá trị ΔL càng lớn, bán kính bảo vệ càng rộng.



4. Hậu Quả Của Việc Xác Định Sai Bán Kính Bảo Vệ

   Sai sót trong việc xác định và lắp đặt kim thu sét với bán kính bảo vệ không phù hợp có thể dẫn đến những hậu quả nghiêm trọng thiệt hại cấu trúc công trình khi sét đánh trực tiếp vào các vị trí không được bảo vệ có thể gây nứt vỡ, cháy nổ, phá hủy kết cấu.

   Trong bối cảnh biến đổi khí hậu diễn biến phức tạp, tần suất và cường độ sét đánh ngày càng gia tăng, việc trang bị hệ thống chống sét cho các công trình xây dựng trở thành một yêu cầu thiết yếu. Trong đó, bán kính bảo vệ kim thu sét là một trong những thông số kỹ thuật quan trọng nhất, quyết định hiệu quả và mức độ an toàn của toàn bộ hệ thống. Bài viết này sẽ đi sâu phân tích về bán kính bảo vệ, các yếu tố ảnh hưởng, phương pháp tính toán và những lưu ý quan trọng để đảm bảo công trình của bạn được bảo vệ tối ưu trước nguy cơ sét đánh.
