Cáp Thoát Sét

Cáp thoát sét

2. Chọn lựa cáp thoát sét cho công trình theo tiêu chuẩn TCVN 9385

Theo các tiêu chuẩn chống sét hiện hành (như TCVN 9385), tiết diện cáp phải đủ lớn để chịu được dòng điện sét cực lớn mà không bị nóng chảy hay đứt gãy.

• Công trình dân dụng thông thường: Sử dụng cáp đồng có tiết diện tối thiểu 50mm

• Công trình lớn, trạm biến áp, hoặc công trình có nguy cơ cháy nổ: Khuyên dùng cáp tiết diện từ 70mm, 95mm hoặc lớn hơn tùy yêu cầu thiết kế.

Cáp thoát sét

3. Phân loại theo cấu tạo và vị trí lắp đặt

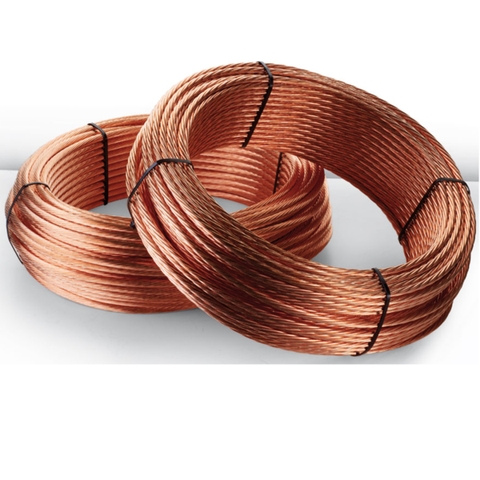

3.1. Cáp đồng trần (Cáp thoát sét ngoài trời/dưới đất):

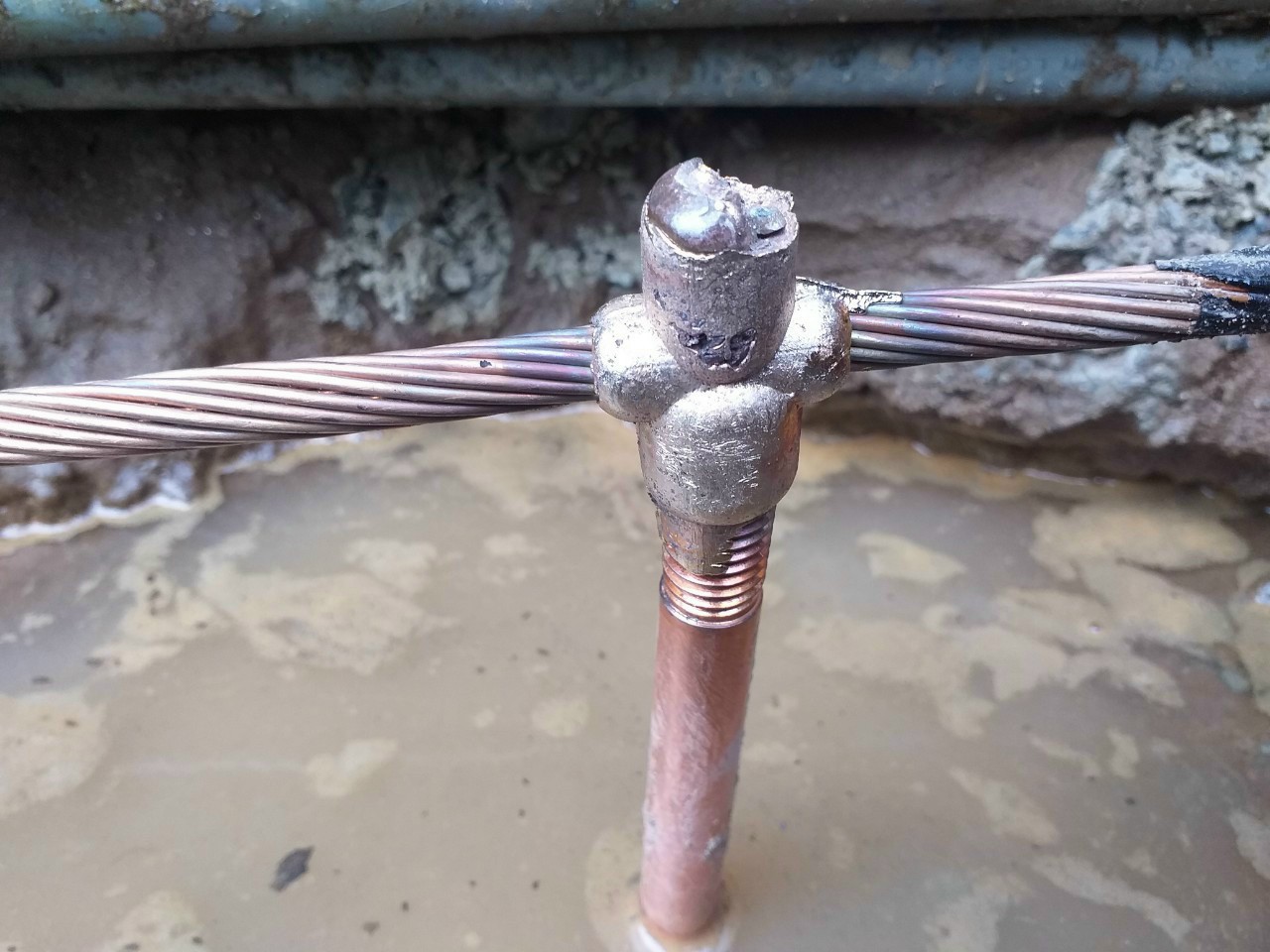

Là loại dây đồng bện nhiều sợi không có vỏ bọc. Thường dùng để chôn trực tiếp dưới đất hoặc kết nối các cọc tiếp địa với nhau để tăng khả năng tiếp xúc và tiêu tán năng lượng sét.

3.2. Cáp đồng bọc PVC (Dây thoát sét đi trên tường/mái):

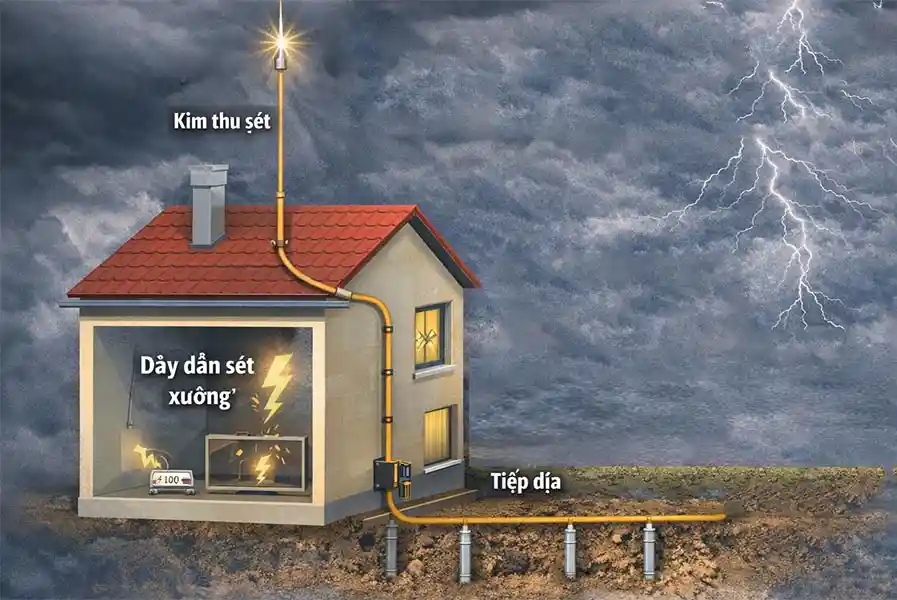

Thường có vỏ cách điện màu vàng-xanh. Dùng để dẫn dòng sét từ trên mái công trình chạy dọc tường xuống bãi cọc tiếp địa. Vỏ bọc giúp cách điện, bảo vệ an toàn cho người và thiết bị xung quanh.

 Cáp thoát sét

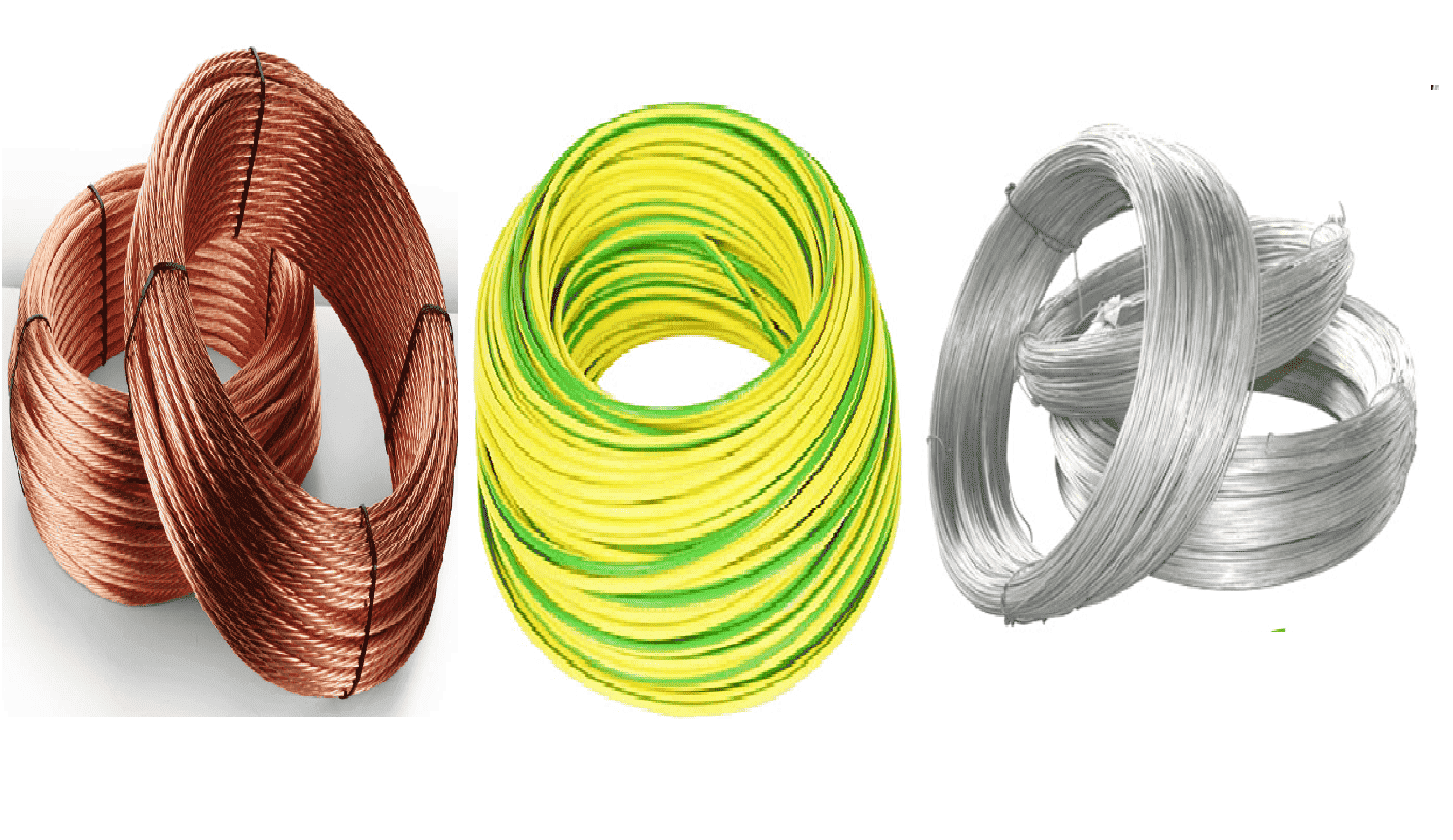

4. Có bao nhiêu loại cáp tiếp địa.

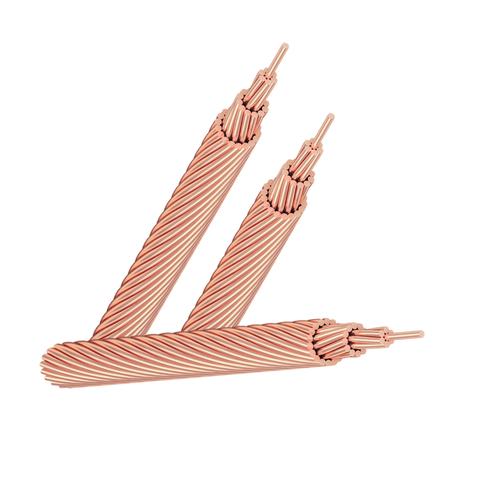

Cáp đồng trần (Bare Copper): Là cáp không có lớp vỏ bọc cách điện, thường được chôn trực tiếp dưới đất hoặc dùng trong hệ thống chống sét.

4.1. Cáp đồng bọc cách điện:

Lõi đồng nguyên chất được bọc lớp vỏ PVC/XLPE (thường có màu vàng sọc xanh đặc trưng)

4.2. Cáp thép mạ đồng:

Lõi bằng thép giúp tăng độ chịu lực, vỏ ngoài mạ đồng. Giá thành rẻ hơn cáp đồng nguyên chất, dùng cho hệ thống không yêu cầu khắt khe về độ dẫn điện.

4.3. Cáp nhôm mạ đồng / Dây nhôm:

Trọng lượng nhẹ và giá thành rẻ nhất nhưng dẫn điện kém hơn

 Cáp thoát sét
