Kim thu sét Pulsar (do hãng Helita, Pháp sản xuất) là thiết bị chống sét phát tia tiên đạo sớm (ESE) chủ động. Sản phẩm nổi bật với độ bền trên 30 năm, được làm từ thép không gỉ. Dưới đây là thông số kỹ thuật chi tiết của 4 model phổ biến nhất theo tiêu chuẩn NFC 17-102.

Thông số kỹ thuật chung

Kim thu sét Pulsar (do hãng Helita - Pháp sản xuất) hoạt động theo công nghệ phát tia tiên đạo sớm (ESE), giúp chủ động bắt sét và bảo vệ các công trình. Dưới đây là thông số kỹ thuật tiêu biểu của 4 dòng Pulsar phổ biến nhất:

• Xuất xứ: Pháp (Hãng Helita).
• Cơ chế hoạt động: Phát xạ tia tiên đạo sớm (ESE).
• Vật liệu chế tạo: Thép không gỉ (Inox) cao cấp.
• Tiêu chuẩn áp dụng: NF C 17-102 của Pháp.
• Chiều cao cột lắp đặt tiêu chuẩn: Từ 3m đến 5m.

Bán kính  bảo vệ

Công thức tính khu vực bảo vệ cơ bản dựa trên tiêu chuẩn NF C 17-102 được biểu diễn qua phương trình. Khu vực bảo vệ thực tế phụ thuộc vào cấp độ rủi ro và chiều cao của cột lắp đặt. Theo thông số từ nhà sản xuất, bán kính bảo vệ RP tại chiều cao tiêu chuẩn h = 5m được phân bổ như sau:

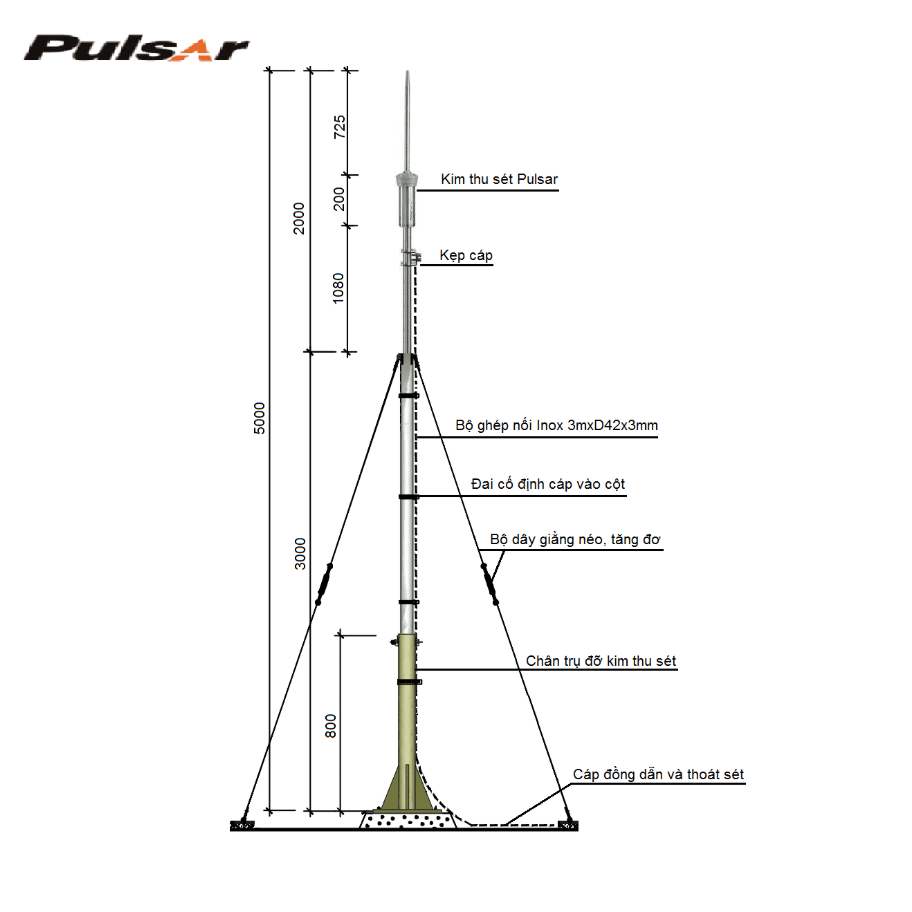

Phương án thi công lắp đặt

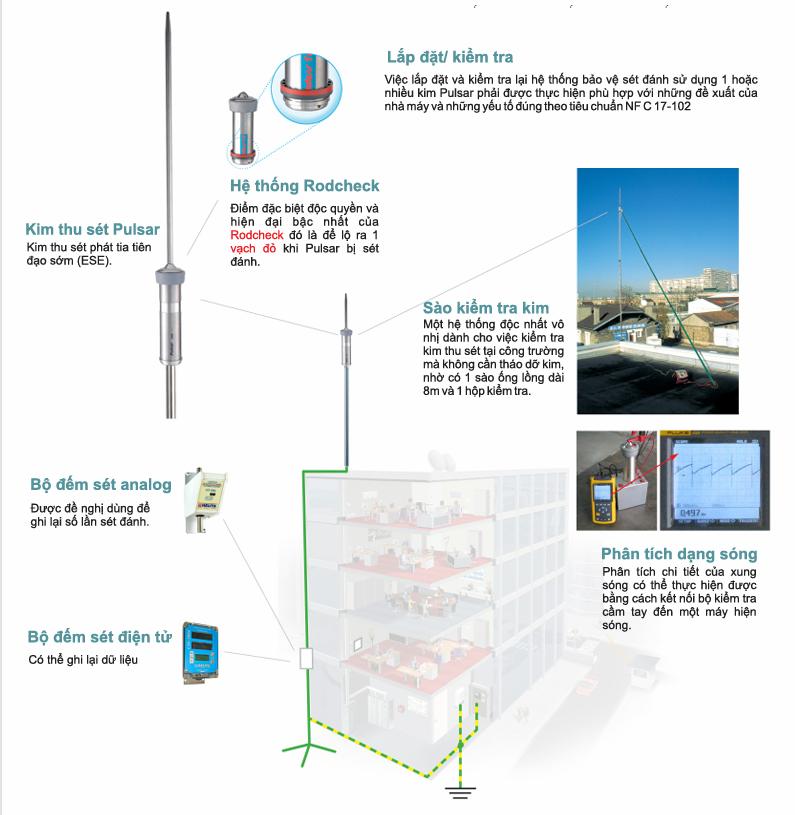

Ứng dụng lắp đặt kim thu sét Pulsar (Helita - Pháp) nhằm tạo vùng bảo vệ chủ động cho các công trình, thu hút sét đánh vào kim và dẫn dòng điện an toàn xuống đất

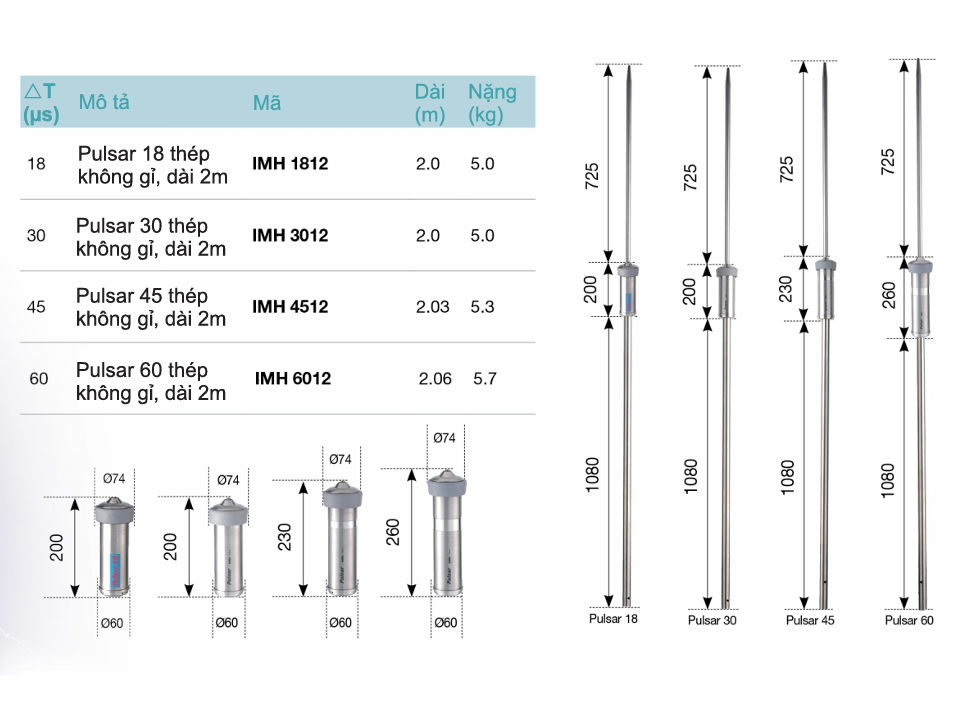

Chi tiết các phiên bản và bán kính bảo vệ

Dòng sản phẩm Pulsar có 4 model phổ biến tương ứng với các mức bán kính bảo vệ tối đa khác nhau (tính tại chiều cao cột h = 5m theo tiêu chuẩn cấp độ bảo vệ IV):

Kim thu sét Pulsar 18 – IMH1812

• Kim thu sét Helita IMH1812 có bán kính bảo vệ 4 cấp: 35m- 41m- 49m- 55m (tương ứng chiều cao công trình 5m)
• Thời gian phát tia tiên đạo: 18 µs/s
• Trọng lượng: 5kg
• Phù hợp với công trình có diện tích nhỏ như nhà dân, chung cư thấp tầng,…

Kim thu sét Pulsar 30 – IMH3012

• Kim thu sét Helita IMH3012 có bán kính bảo vệ 3 cấp: 48m- 55m- 63m (tương ứng chiều cao công trình 5m)
• Thời gian phát tia tiên đạo: 30 µs/s
• Thích hợp với tàu biển và trụ tháp anten

Kim thu sét Pulsar 45 – IMH4512

• Kim thu sét Helita IMH3012 có bán kính bảo vệ 3 cấp: 63m- 71m- 81m (tương ứng chiều cao công trình 5m)
• Thời gian phát tia tiên đạo: 45 µs/s
• Phù hợp với công trình có diện tích lớn như nhà xưởng, sân vận động, khu vui chơi, công viên,….
• Trọng lượng: 5,3kg

Kim thu sét Pulsar 60 – IMH6012

• Kim thu sét Helita IMH6012 có bán kính bảo vệ 4 cấp: 79m- 86m- 97m- 107m (tương ứng chiều cao công trình h=5m)
• Thời gian phát tia tiên đạo: 60 µs/s
• Trọng lượng: 5,7kg
• Phù hợp với công trình có chiều cao tối đa lên tới 60m

Ưu điểm của kim thu sét Pulsar

Công nghệ phát tia tiên đạo sớm (ESE): Chủ động phát ra dòng tia tiên đạo hướng lên trước khi sét đánh xuống. Điều này giúp đón và chuyển hướng tia sét an toàn xuống hệ thống tiếp địa nhanh hơn kim cổ điển.

Bán kính bảo vệ lớn: Tùy thuộc vào model, thiết bị có thể đạt bán kính bảo vệ từ 35m đến trên 100m. Nhờ đó, một công trình lớn chỉ cần lắp đặt ít kim, giúp tiết kiệm chi phí vật tư và thi công.

Vật liệu bền bỉ: Thường được chế tạo từ các loại thép không gỉ cao cấp (ví dụ: Inox 316L). Điều này giúp kim chống ăn mòn cực tốt và hoạt động ổn định trong các điều kiện thời tiết khắc nghiệt, kể cả môi trường ven biển

An toàn và đạt chuẩn quốc tế: Sản phẩm được nghiên cứu, kiểm định và tuân thủ nghiêm ngặt theo các tiêu chuẩn chống sét châu Âu (như NFC 17-102

Tối ưu tính thẩm mỹ và dễ lắp đặt: Thiết kế hiện đại, nhỏ gọn, không làm ảnh hưởng đến kiến trúc tổng thể của công trình và dễ dàng thi công bảo dưỡng.
