Bộ đếm sét

1. Bộ đếm sét.

Thiết bị đếm sét (lightning counter) là thiết bị điện tử trong hệ thống chống sét, có chức năng chính là ghi lại và hiển thị chính xác số lần sét đánh vào hệ thống thu sét (như kim thu sét) của công trình.

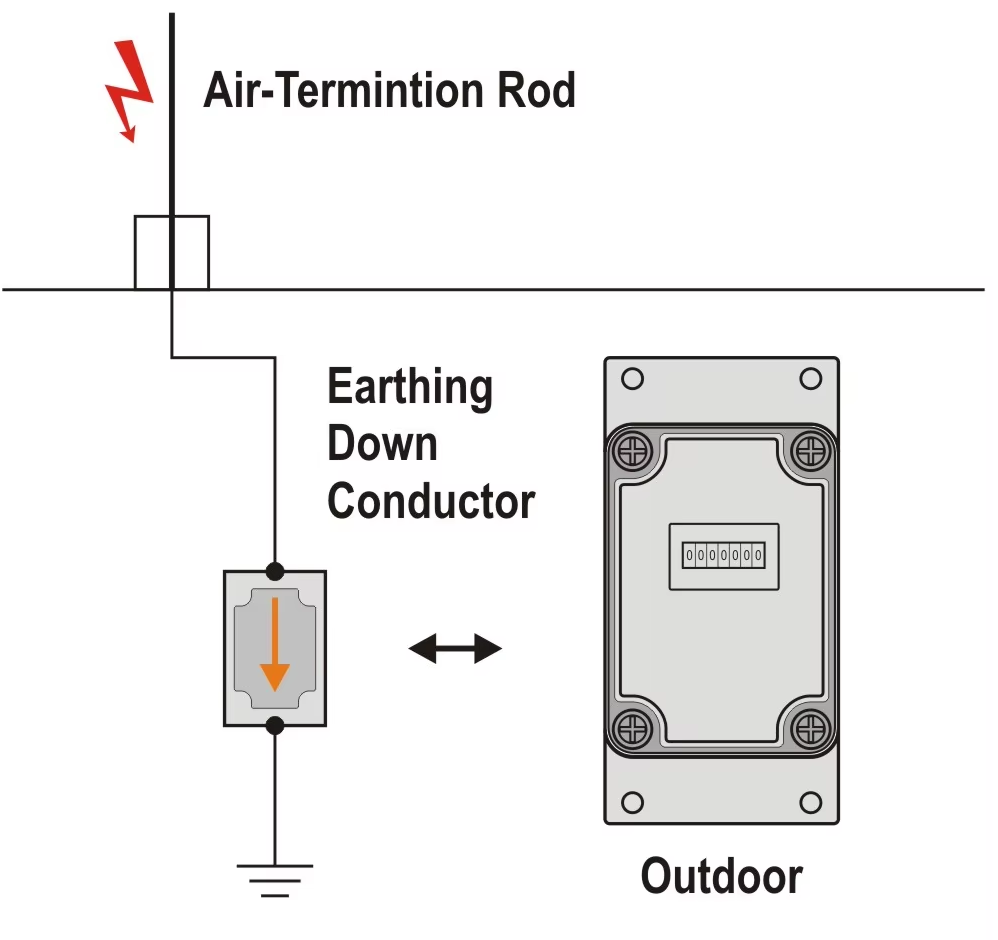

2. Nguyên lý hoạt động bộ đêm sét.

Bộ đếm sét hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi có dòng điện cực lớn của tia sét truyền qua dây thoát sét, thiết bị sẽ cảm nhận từ trường phát sinh. Bộ xử lý nhận tín hiệu này để tự động nhảy số đếm trên màn hình hiển thị thêm 1 đơn vị.

Quá trình này diễn ra hoàn toàn tự động theo 3 bước tuần tự:

• Phát hiện cảm ứng: Dòng sét đi qua cáp thoát sét tạo ra một xung điện từ xung quanh sợi cáp. Vòng cảm biến (thường là biến dòng sơ cấp) sẽ nhận diện sự thay đổi từ trường đột ngột này.

• Xử lý tín hiệu: Tín hiệu cảm ứng được truyền đến bộ xử lý. Thiết bị sử dụng năng lượng điện từ của chính tia sét hoặc nguồn pin tích hợp để kích hoạt mạch điện bên trong.

• Hiển thị: Bộ xử lý điều khiển cơ cấu cơ học (bánh răng số) hoặc màn hình điện tử để cộng dồn thêm một lần sét đánh

3. Cấu tạo bộ đếm sét.

Bộ đếm sét là thiết bị ghi lại số lần hệ thống chống sét (như kim thu sét) bị sét đánh trúng. Thiết bị này giúp người dùng kiểm tra hiệu quả hoạt động của hệ thống

• Cảm biến phát hiện (Bộ phận cảm ứng): Thường sử dụng cảm biến điện từ. Khi dòng điện sét cực lớn đi qua dây thoát sét, nó tạo ra một từ trường xung quanh dây dẫn. Cảm biến sẽ nhận diện sự biến thiên này.

• Bộ xử lý & Cơ chế ghi: Nhận tín hiệu từ cảm biến, xử lý và điều khiển cơ cấu cơ học (bánh răng) hoặc mạch điện tử để tăng số đếm lên 1 đơn vị. Một số loại có tụ điện để lưu trữ năng lượng từ xung sét, sau đó phóng điện qua cuộn ghi.

• Màn hình hiển thị: Thường là màn hình cơ học (dạng cơ số hiển thị số) hoặc màn hình điện tử (LCD), cho phép người dùng đọc trực tiếp số lần sét đánh (có thể đếm từ 000000 đến 999999 lần).

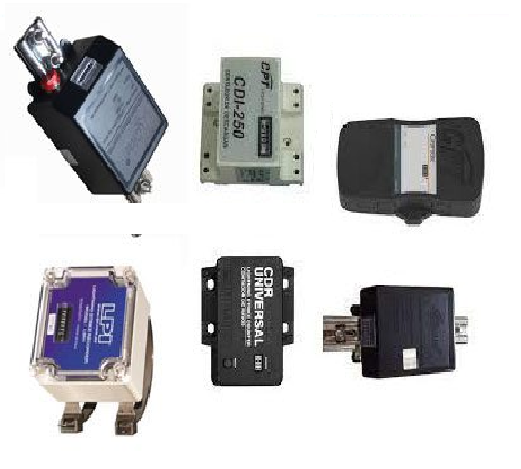

4. Bộ đếm sét sử dụng nhiêu nhất ở Việt Nam

Tại Việt Nam, các dòng bộ đếm sét (thiết bị ghi lại số lần sét đánh vào hệ thống thu sét) được sử dụng nhiều nhất chủ yếu đến từ các thương hiệu nhập khẩu nổi tiếng tại châu Âu và Úc. Các thiết bị này hoạt động dựa trên nguyên lý cảm ứng từ, không cần dùng nguồn điện ngoài và có độ bền rất cao

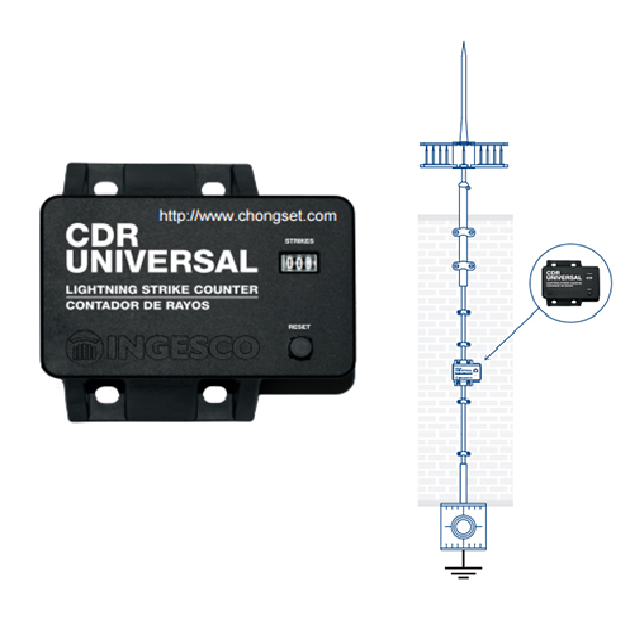

4.1. Ingesco (Tây Ban Nha):

Nổi bật với dòng Ingesco CDR-Universal. Đây là thiết bị phổ biến nhất nhờ độ nhạy cao, dễ lắp đặt trên cáp thoát sét và có mức giá hợp lý.

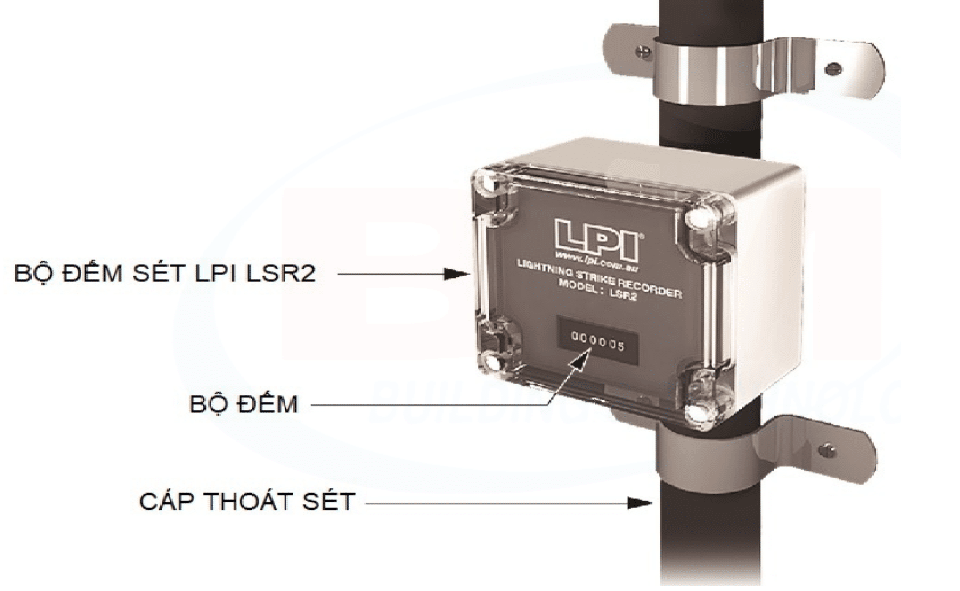

4.2.LPI (Úc): Dòng LPI LSR: Rất được các kỹ sư tin dùng cho các công trình công nghiệp nhờ thiết bị có độ bền cao và không thể reset (đặt lại về 0) bằng tay, đảm bảo tính minh bạch cho lịch sử thống kê.

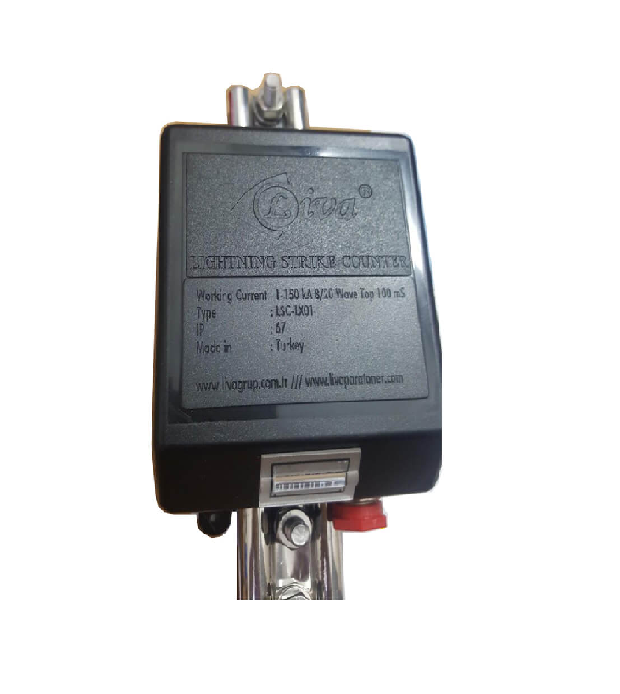

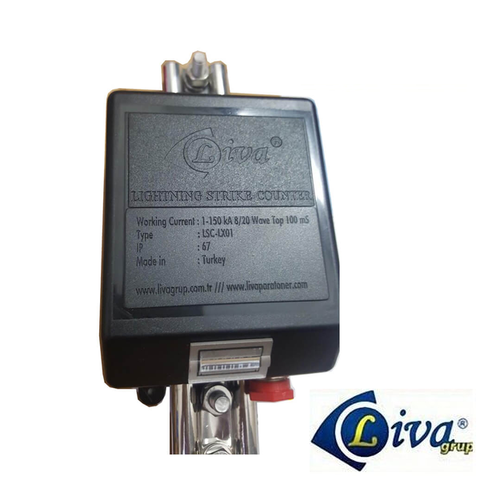

4.3. Liva (Thổ Nhĩ Kỳ): Model Liva LSC-LX01 là lựa chọn hàng đầu cho các công trình dân dụng tại Việt Nam nhờ giá thành rẻ và thiết kế nhỏ gọn.

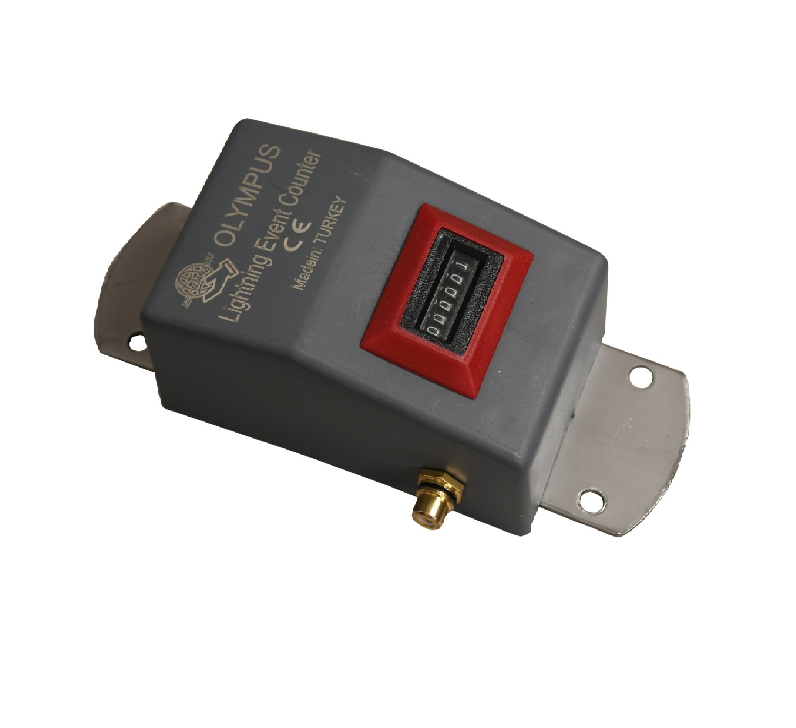

4.4. Olympus (Thổ Nhĩ Kỳ): Được đánh giá cao nhờ độ chính xác ghi nhận tức thời từng lần phóng điện.

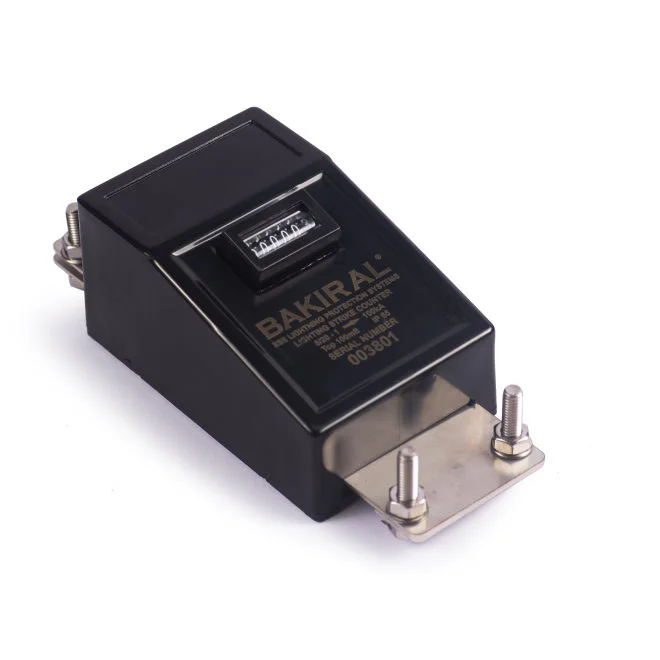

4.5. Bakiral (Thổ Nhĩ Kỳ): Cũng là một thương hiệu phổ biến trong phân khúc tầm trung.

4.6. Giá bộ đếm sét tham khảo

5. Chống sét Thiên An cung cấp bộ đếm sét chính hãng tioaj Việt Nam

Công ty cung cấp lắp đặt hệ thống chống sét là doanh nghiệp chuyên tư vấn, thiết kế, cung cấp vật tư và thi công các giải pháp bảo vệ công trình khỏi sét đánh. Đảm bảo an toàn cho con người và tài sản bằng cách lắp đặt chống sét trực tiếp (kim thu sét, cáp thoát sét) và chống sét lan truyền
