Kim thu sét cổ điển

1. Kim thu sét cổ điển

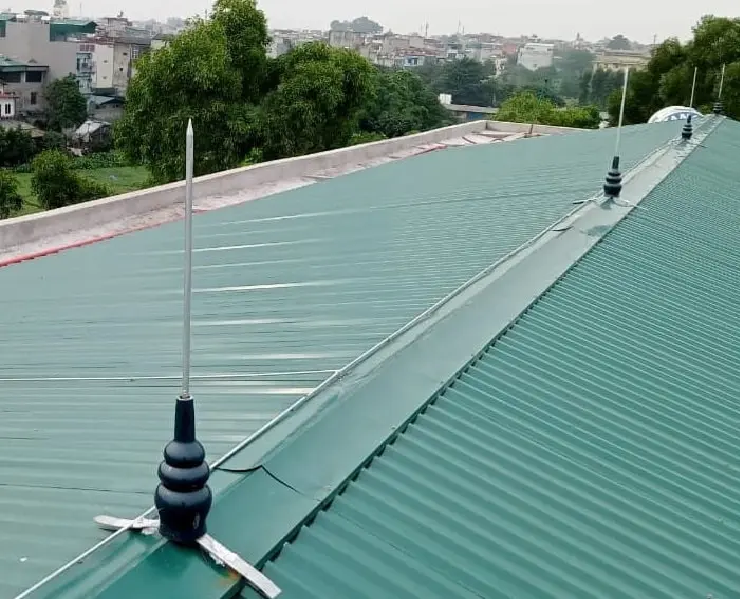

Kim thu sét cổ điển (còn gọi là kim thu sét Franklin) là hệ thống chống sét truyền thống gồm một thanh kim loại nhọn đặt trên đỉnh công trình. Thiết bị hoạt động theo nguyên lý thụ động, đón tia sét tự nhiên và dẫn trực tiếp dòng điện xuống hệ thống tiếp địa để bảo vệ công trình.

Kim thu sét cổ điển

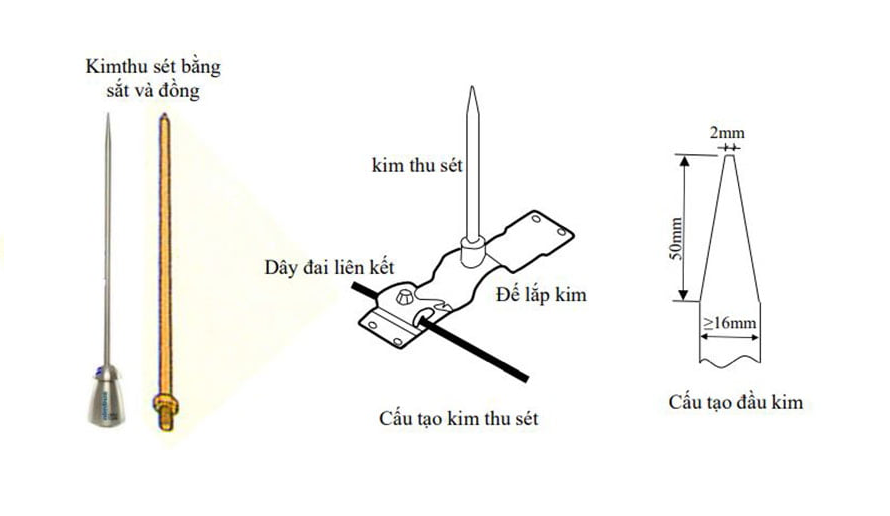

2. Cấu tạo kim thu sét cổ điển.

Cấu tạo chi tiết của kim thu sét cổ điển gồm các phần chính:

• Mũi kim thu sét: Là phần đỉnh được thiết kế vát nhọn, có khả năng tập trung điện trường cao nhất khi có dông sét xuất hiện.

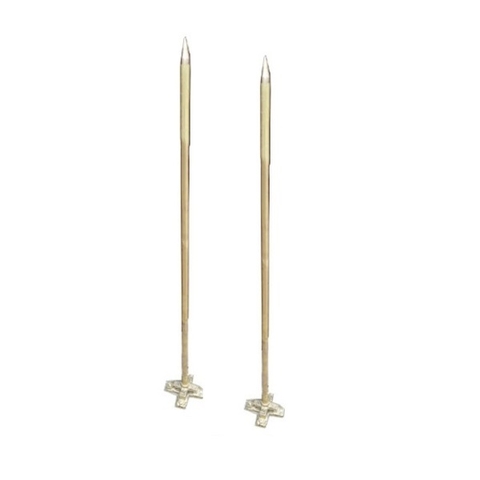

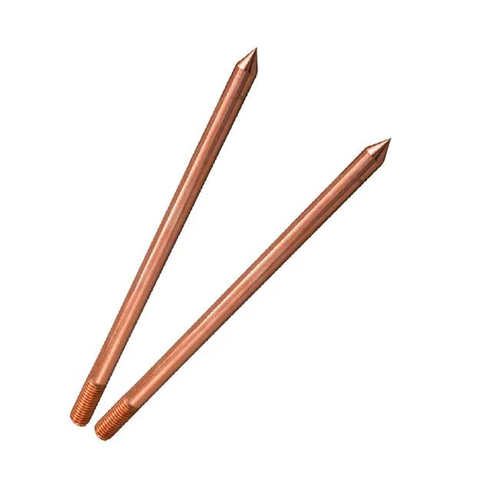

• Thân kim: Là một thanh kim loại đặc (trụ tròn) làm bằng vật liệu dẫn điện tốt, chống gỉ sét.

• Đế gắn và khớp nối: Bộ phận dùng để liên kết, cố định thân kim vào cột đỡ trên mái công trình.

Kim thu sét cổ điển

3. Nguyên lý hoạt động

Kim không chủ động phát ra tia tiên đạo mà chỉ chờ tia sét tự nhiên đánh xuống. Do có độ cao và mũi nhọn, kim trở thành điểm có điện trở thấp nhất để sét đánh vào, sau đó truyền dẫn năng lượng xuống hệ thống tiếp địa.

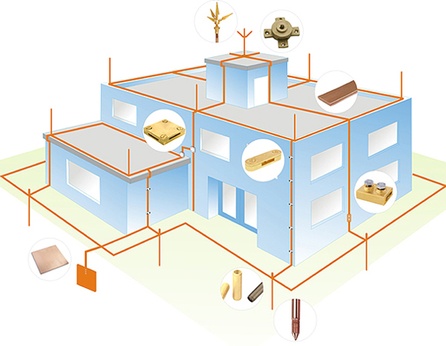

• Cấu trúc đi kèm: Để hoạt động, kim phải được nối với cáp đồng thoát sét và hệ thống cọc tiếp địa chôn sâu dưới đất nhằm phân tán năng lượng sét an toàn.

• Ứng dụng: Thường được lắp đặt ở điểm cao nhất của các công trình dân dụng quy mô nhỏ để bảo vệ một phạm vi hẹp

Kim thu sét cổ điển

4. Ưu điểm nhược điểm kim thu sét cổ điển

4.1. Ưu điểm kim thu sét cổ điển.

Giá thành rẻ hơn rất nhiều (thường chỉ từ vài trăm đến hơn 1 triệu VNĐ) so với các dòng kim thu sét hiện đại.

• Công nghệ đã được kiểm chứng: Áp dụng nguyên lý thu sét cổ điển bằng đầu nhọn, có độ an toàn và độ bền cao theo thời gian.

• Thiết kế và lắp đặt đơn giản: Quá trình thi công, bảo dưỡng hay thay thế dễ dàng, không đòi hỏi hệ thống mạch điện phức tạp.

• Ứng dụng linh hoạt: Phù hợp hoàn hảo cho các công trình có diện tích nhỏ hoặc ngân sách hạn chế như nhà phố, nhà liền kề, hoặc các công trình công cộng quy mô nhỏ

4.2. Nhược điểm kim thu sét cổ điển

Do hoạt động thụ động, bán kính bảo vệ của kim cổ điển rất nhỏ. Vì vậy, các công trình rộng lớn thường phải lắp đặt nhiều kim hoặc dùng hệ thống lưới chống sét để đảm bảo an toàn.

• Không chủ động phát tia tiên đạo: Kim chỉ chờ tia sét đánh trúng. Nếu dòng sét nằm ngoài bán kính bảo vệ mà tia tiên đạo của sét không hướng tới kim, công trình vẫn có nguy cơ bị sét đánh tạt ngang.

• Tính thẩm mỹ không cao: Để bảo vệ phạm vi lớn, bạn có thể phải dựng cột chống sét cao chót vót hoặc lắp đặt chằng chịt các dây dẫn trên mái, làm ảnh hưởng đến vẻ đẹp kiến trúc của công trình.

• Chi phí cho công trình lớn có thể cao: Dù giá thành vật tư thiết bị kim thu sét rẻ, nhưng nếu công trình quy mô lớn cần lắp đặt nhiều kim, cột đỡ và dây dẫn thì tổng chi phí thi công thực tế sẽ đội lên rất cao.

• Rủi ro khi hệ thống tiếp địa kém: Giống như mọi hệ thống chống sét khác, nếu hệ thống tiếp đất không đạt chuẩn điện trở yêu cầu, dòng điện sét có thể không thoát kịp xuống đất, gây nguy cơ phóng ngược hoặc cháy nổ thiết bị

5. Ứng dụng kim thu sét cổ điển

Kim thu sét cổ điển (kim Franklin) hoạt động theo nguyên lý thụ động, đón bắt tia sét trực tiếp tại đỉnh kim và dẫn truyền an toàn xuống đất. Phương pháp này mang lại giải pháp chống sét tiết kiệm và an toàn, đặc biệt phù hợp cho các công trình cụ thể sau:

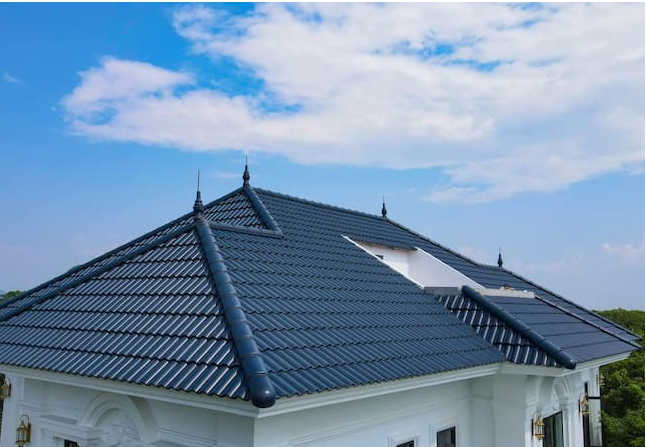

Nhà ở dân dụng & biệt thự: Các công trình có diện tích nhỏ hoặc mái bằng cần tối ưu chi phí đầu tư ban đầu.

Kim thu sét cổ điển

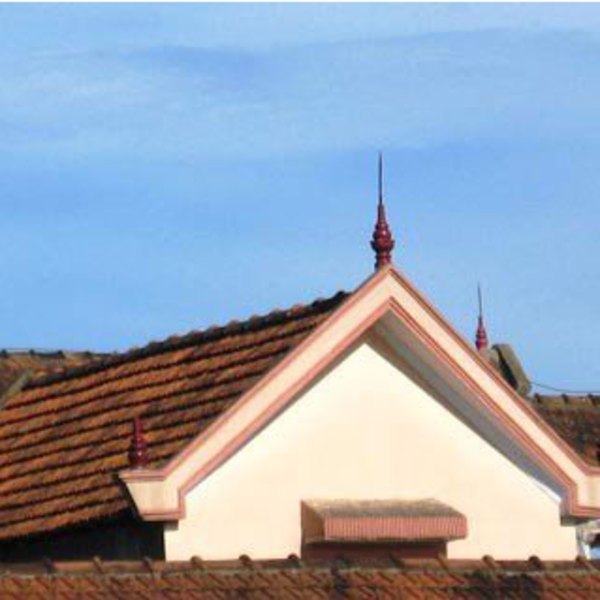

Công trình công cộng, trường học: Thích hợp để bảo vệ các công trình kiến trúc lịch sử, đình chùa, hoặc các tháp nhọn nhô cao mà không làm phá vỡ cấu trúc thẩm mỹ ban đầu.

Kim thu sét cổ điển

Khu vực có ngân sách hạn chế: Là lựa chọn phổ biến khi cần tuân thủ nghiêm ngặt theo các tiêu chuẩn chống sét truyền thống nhưng với giá thành vật tư thấp hơn nhiều so với kim thu sét tia tiên đạo sớm (ESE).

Kim thu sét cổ điển

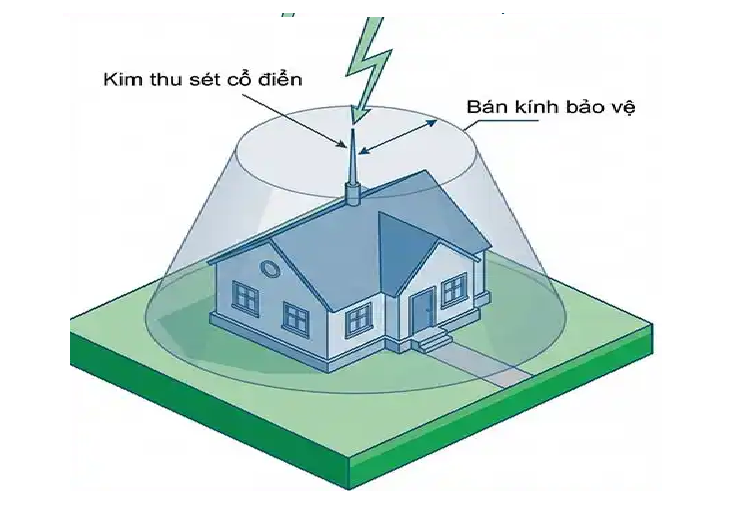

Lưu ý: Do bán kính bảo vệ của kim cổ điển thường nhỏ (thường chỉ từ 15m đến 18m), các công trình lớn thường đòi hỏi lắp đặt nhiều kim hoặc kết hợp hệ thống dây căng để bao phủ toàn bộ diện tích.
