1. Điện Trở Tiếp Địa Chống Sét Là Gì?

Điện trở tiếp địa chống sét (hay còn gọi là điện trở nối đất) là giá trị đo lường khả năng dẫn điện của hệ thống tiếp địa xuống đất. Khi sét đánh vào công trình, một dòng điện cực lớn sẽ được dẫn xuống đất thông qua hệ thống chống sét. Nếu điện trở tiếp địa quá cao, dòng điện này sẽ không được tản đi hiệu quả, gây ra các hiện tượng nguy hiểm như:

• Điện áp bước và điện áp chạm nguy hiểm: Gây sốc điện cho người và động vật.

• Phá hủy thiết bị điện tử: Dòng sét có thể lan truyền ngược lại và làm hỏng các thiết bị nhạy cảm.

• Cháy nổ công trình: Năng lượng sét không được thoát hết có thể gây ra hỏa hoạn.

• Do đó, việc duy trì điện trở tiếp địa ở mức thấp theo đúng tiêu chuẩn là yếu tố sống còn để đảm bảo an toàn tối đa.

Tiêu chuẩn bãi tiếp địa

2. Các Tiêu Chuẩn Điện Trở Tiếp Địa Chống Sét Phổ Biến

Các quốc gia và tổ chức quốc tế đều có những quy định riêng về giá trị điện trở tiếp địa tối đa cho các loại công trình khác nhau. Tại Việt Nam, các tiêu chuẩn chính thường tham khảo từ:

2.1. Tiêu chuẩn Việt Nam (TCVN)

• TCVN 9385:2012 (Lắp đặt hệ thống nối đất và chống sét cho các công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì): Đây là tiêu chuẩn quan trọng nhất, quy định chi tiết về thiết kế và lắp đặt hệ thống chống sét.

• Theo TCVN này, giá trị điện trở tiếp địa thường được yêu cầu là ≤ 10 Ohm đối với hệ thống chống sét trực tiếp. Tuy nhiên, đối với các công trình đặc biệt như trạm biến áp, kho chứa vật liệu dễ cháy nổ, trung tâm dữ liệu, yêu cầu có thể nghiêm ngặt hơn, xuống đến ≤ 1 Ohm hoặc ≤ 4 Ohm tùy theo mức độ bảo vệ.

2.2. Tiêu chuẩn Quốc tế (IEC)

• IEC 62305 (Protection against lightning): Bộ tiêu chuẩn này của Ủy ban Kỹ thuật Điện Quốc tế cung cấp các nguyên tắc toàn diện về bảo vệ chống sét, bao gồm cả các khuyến nghị về hệ thống tiếp địa.

• Mặc dù không đưa ra một giá trị điện trở cụ thể duy nhất, IEC 62305 nhấn mạnh tầm quan trọng của việc đạt được một hệ thống tiếp địa có trở kháng thấp nhất có thể để đảm bảo an toàn.

• Lưu ý quan trọng: Giá trị điện trở tiếp địa tối ưu còn phụ thuộc vào loại công trình, cấp độ bảo vệ chống sét yêu cầu, và điều kiện địa chất của khu vực lắp đặt.

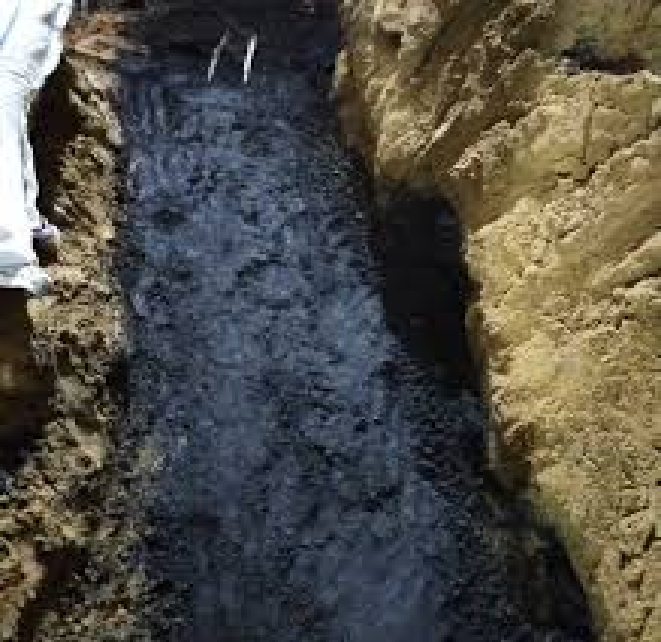

Tiêu chuẩn bãi tiếp địa

3. Các Yếu Tố Ảnh Hưởng Đến Điện Trở Tiếp Địa

Việc đạt được và duy trì tiêu chuẩn điện trở tiếp địa chống sét không chỉ đơn thuần là cắm cọc tiếp địa xuống đất. Có nhiều yếu tố tác động trực tiếp đến giá trị này:

Tiêu chuẩn bãi tiếp địa

• Loại đất và độ ẩm của đất: Đất sét pha có độ ẩm cao thường có điện trở suất thấp hơn đất cát khô. Đây là yếu tố tự nhiên quan trọng nhất.

• Kích thước và số lượng điện cực tiếp địa: Số lượng cọc tiếp địa, chiều dài và đường kính của chúng ảnh hưởng trực tiếp đến diện tích tiếp xúc với đất.

• Độ sâu chôn cọc: Chôn cọc càng sâu, càng tiếp xúc với lớp đất ẩm hơn, điện trở có xu hướng giảm.

• Vật liệu điện cực: Đồng, thép mạ đồng là những vật liệu phổ biến do có độ dẫn điện tốt và khả năng chống ăn mòn.

• Cấu hình hệ thống tiếp địa: Hệ thống lưới, hình tia hay dạng vòng sẽ cho hiệu quả khác nhau.

• Nồng độ muối và hóa chất trong đất: Một số hóa chất có thể làm giảm điện trở suất của đất.

4. Quy Trình Kiểm Tra và Bảo Trì Hệ Thống Tiếp Địa

Để đảm bảo hệ thống chống sét luôn hoạt động hiệu quả theo đúng tiêu chuẩn điện trở tiếp địa chống sét, việc kiểm tra và bảo trì định kỳ là không thể thiếu:

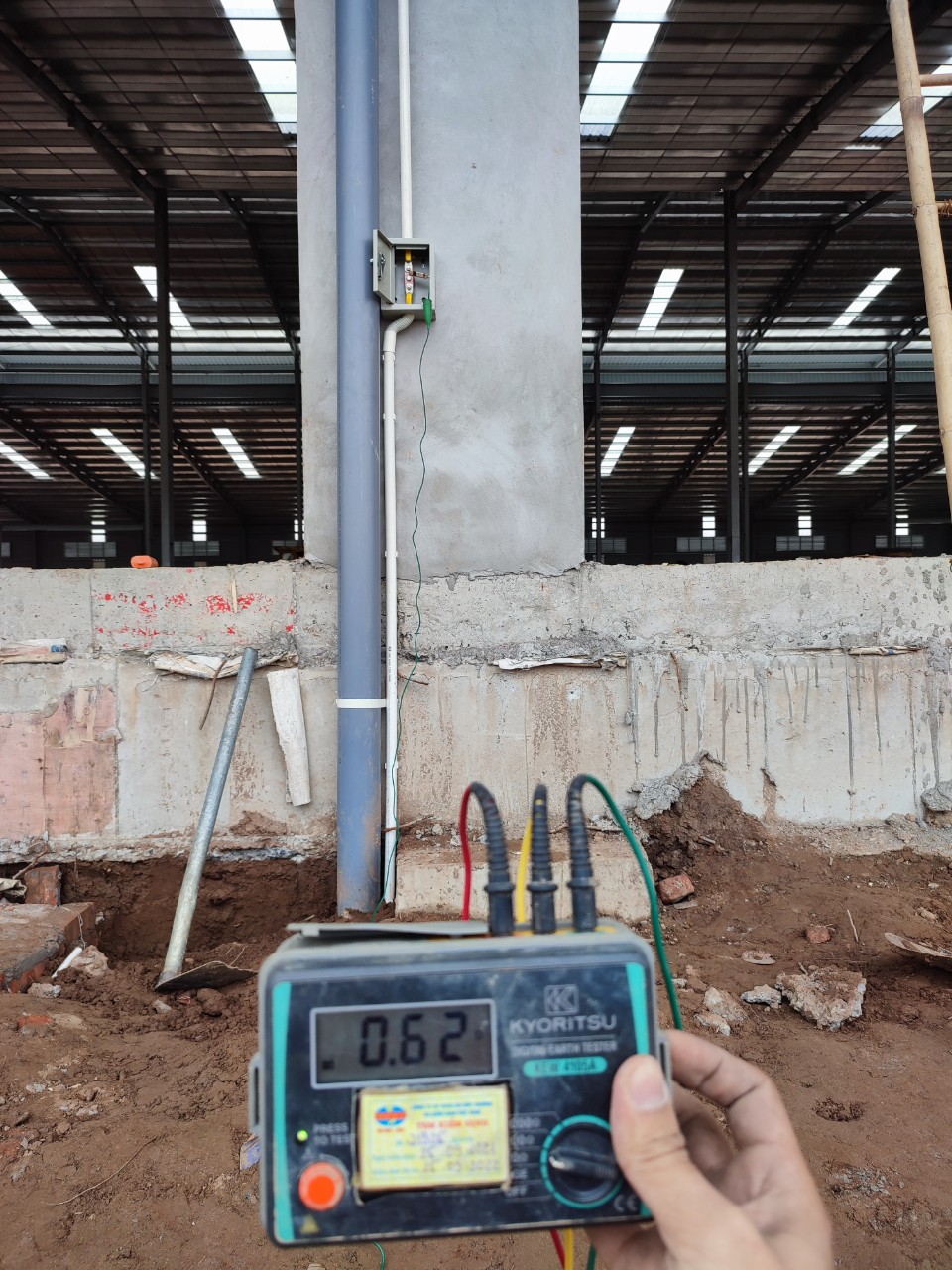

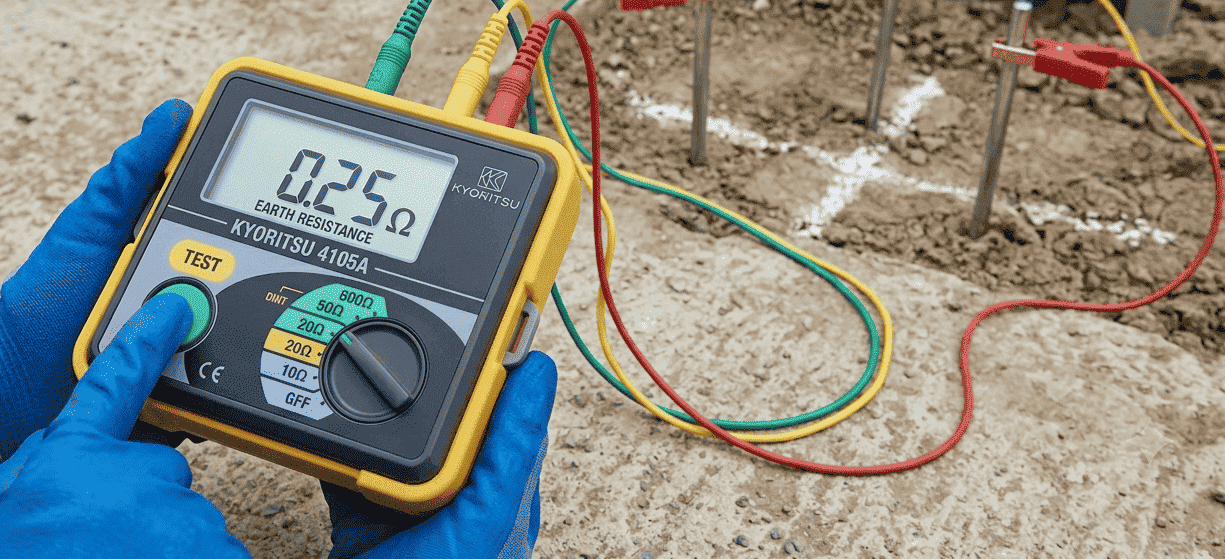

• Đo điện trở tiếp địa: Sử dụng thiết bị đo điện trở đất chuyên dụng (Earth Tester) để kiểm tra giá trị điện trở. Việc này nên được thực hiện định kỳ (thường là 1-2 năm/lần) hoặc sau các sự kiện thời tiết cực đoan.

• Kiểm tra trực quan: Kiểm tra các mối nối, cáp dẫn xuống đất, cọc tiếp địa xem có bị ăn mòn, hư hỏng hay lỏng lẻo không.

• Ghi chép và báo cáo: Lưu trữ kết quả đo đạc và các công việc bảo trì để theo dõi và đánh giá hiệu quả của hệ thống.

• Cải tạo, nâng cấp: Nếu giá trị điện trở vượt quá tiêu chuẩn cho phép, cần có biện pháp khắc phục như bổ sung cọc tiếp địa, sử dụng hóa chất giảm điện trở đất hoặc thay đổi cấu hình hệ thống.

5. Tiêu Chuẩn Điện Trở Tiếp Địa Chống Sét Nền Tảng An Toàn Bền Vững

Trong bối cảnh biến đổi khí hậu ngày càng phức tạp, nguy cơ sét đánh trở thành mối đe dọa thường trực đối với các công trình xây dựng, thiết bị điện tử và đặc biệt là sự an toàn của con người. Để giảm thiểu rủi ro này, việc trang bị hệ thống chống sét hiệu quả, trong đó yếu tố tiêu chuẩn điện trở tiếp địa chống sét đóng vai trò then chốt, là vô cùng cần thiết.
