1. Hệ thống chống sét gia đình.
Hệ thống chống sét gia đình là tập hợp các thiết bị được thiết kế để bảo vệ an toàn cho con người, ngôi nhà và các thiết bị điện tử bên trong khỏi những nguy hiểm và hư hỏng do sét đánh. Hệ thống này giúp dẫn hướng dòng sét truyền thẳng xuống đất một cách an toàn.
Hệ thống chống sét gia đình
2. Hệ thống chống sét cho gia đình có mấy thành phần.
Một hệ thống chống sét gia đình hoàn chỉnh được chia làm 2 phần chính là chống sét trực tiếp và chống sét lan truyền. Cấu trúc cơ bản của hệ thống bao gồm 3 thành phần cốt lõi.
Hệ thống chống sét gia đình

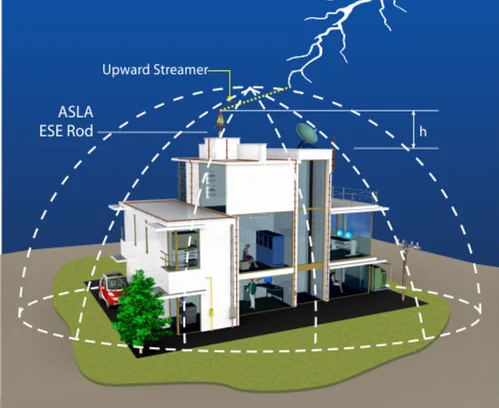

2.1. Hệ thống chống sét đánh thẳng.
Bảo vệ cấu trúc ngôi nhà không bị nứt, vỡ, cháy nổ khi sét đánh trực tiếp vào mái nhà. Hệ thống này bao gồm 3 bộ phận:
- Kim thu sét: Đặt ở vị trí cao nhất trên mái nhà để thu hút tia sét.
- Dây dẫn sét: Dây cáp đồng hoặc cáp nhôm kết nối từ kim thu sét xuống mặt đất.
- Hệ thống tiếp địa: Các cọc kim loại chôn sâu dưới đất giúp phân tán hoàn toàn năng lượng của dòng sét
Hệ thống chống sét gia đình

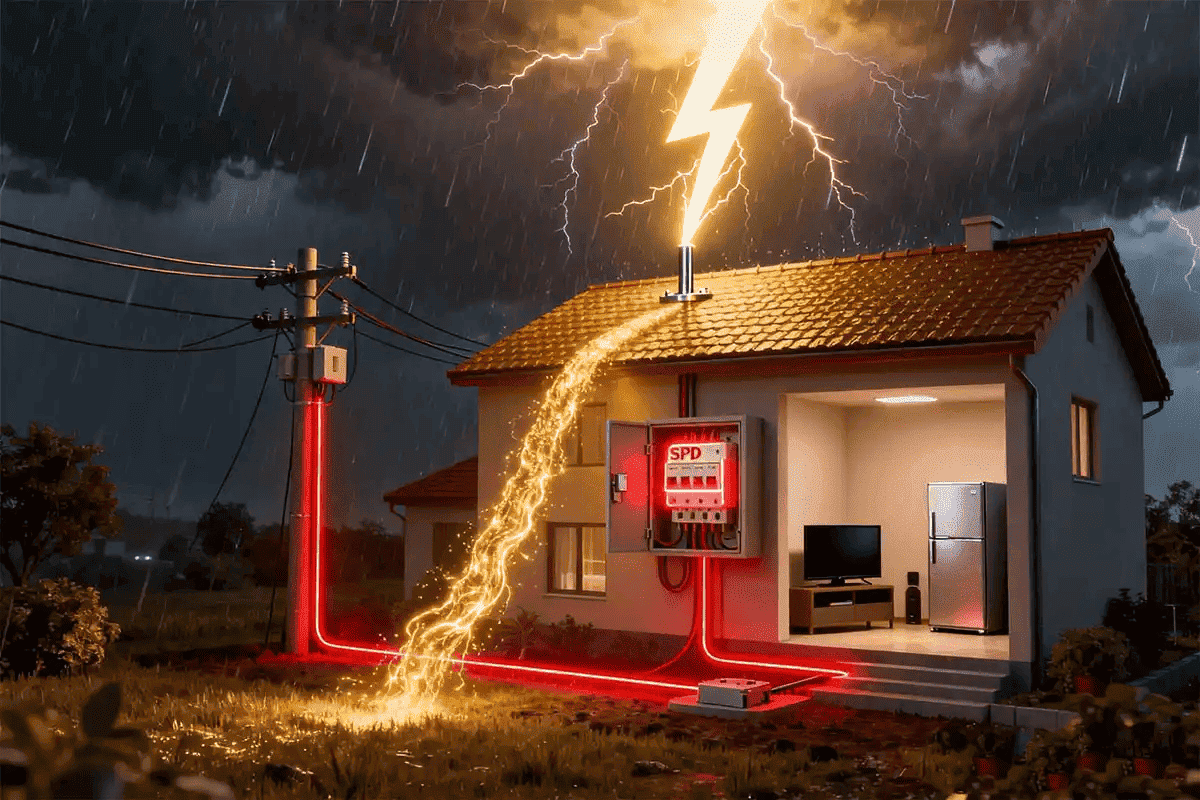

2.2. Hệ thống chống sét lan truyền.
Bảo vệ các thiết bị điện, điện tử đắt tiền (như tivi, tủ lạnh, máy tính) khỏi bị chập cháy, hư hỏng do điện áp tăng vọt đột ngột khi sét đánh ở khu vực lân cận. Hệ thống này bao gồm các thiết bị cắt lọc sét lắp đặt tại tủ điện tổng hoặc gần các ổ.
- Thiết bị cắt sét: Thường lắp ở tủ điện tổng hoặc tủ điện phân nhánh để triệt tiêu các xung điện áp cao do sét gây ra và bảo vệ an toàn tuyệt đối cho các thiết bị điện tử nhạy cảm.
- Dây dẫn sét: Dây cáp đồng hoặc cáp nhôm kết nối từ kim thu sét xuống mặt đất.
- Hệ thống tiếp địa: Các cọc kim loại chôn sâu dưới đất giúp phân tán hoàn toàn năng lượng của dòng sét
Hệ thống chống sét gia đình
3. Các bước lắp đặt chống sét cho gia đình
Quy trình lắp đặt chống sét gia đình gồm 3 phần chính: làm bãi tiếp địa, lắp kim thu sét và đi cáp thoát sét. Toàn bộ hệ thống phải đạt điện trở đất dưới < 10 Ohm. Dưới đây là các bước thi công chuẩn xác, an toàn

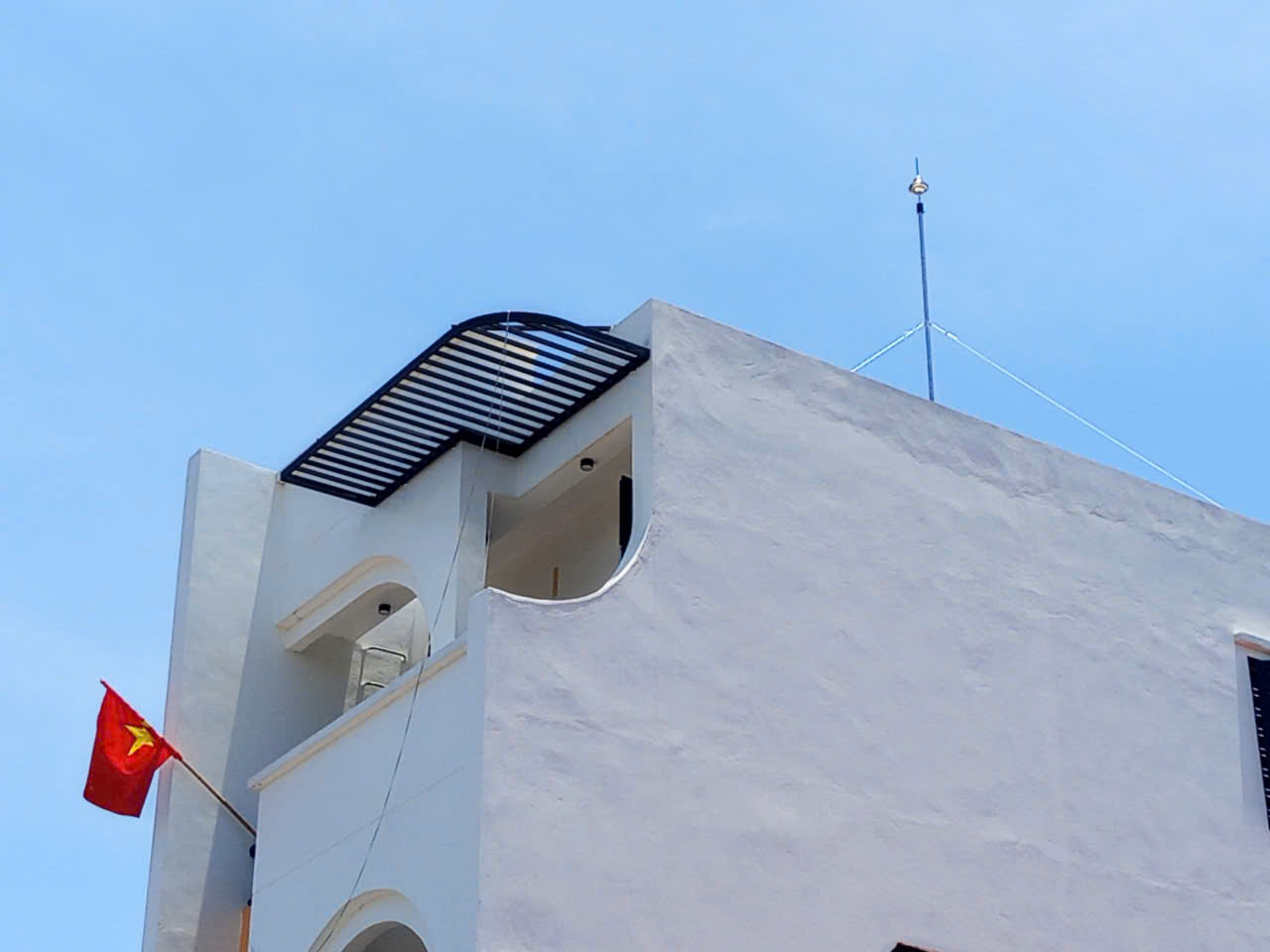

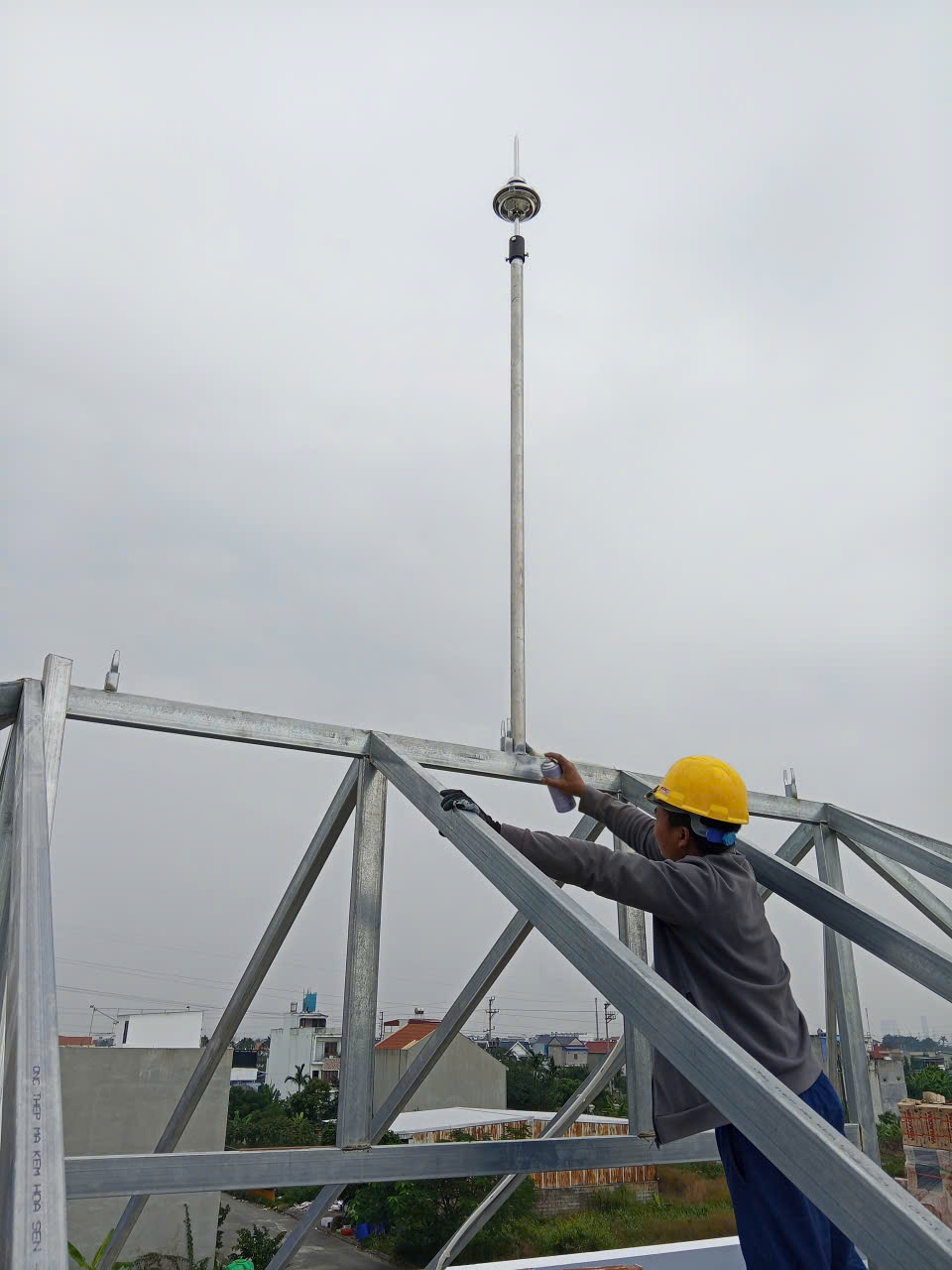

3.1. Lắp đặt cột và kim thu sét cố định trụ đỡ.
Lắp đặt cột đỡ kim thu sét trên mái nhà. Chiều cao cột tùy thuộc vào bán kính bảo vệ của kim, thường cao khoảng 5m tính từ mái lên. Gắn kim thu sét (thường là kim phát tia tiên đạo) lên đỉnh cột. Đảm bảo kim được lắp chắc chắn, có khả năng chịu gió bão.
Hệ thống chống sét gia đình

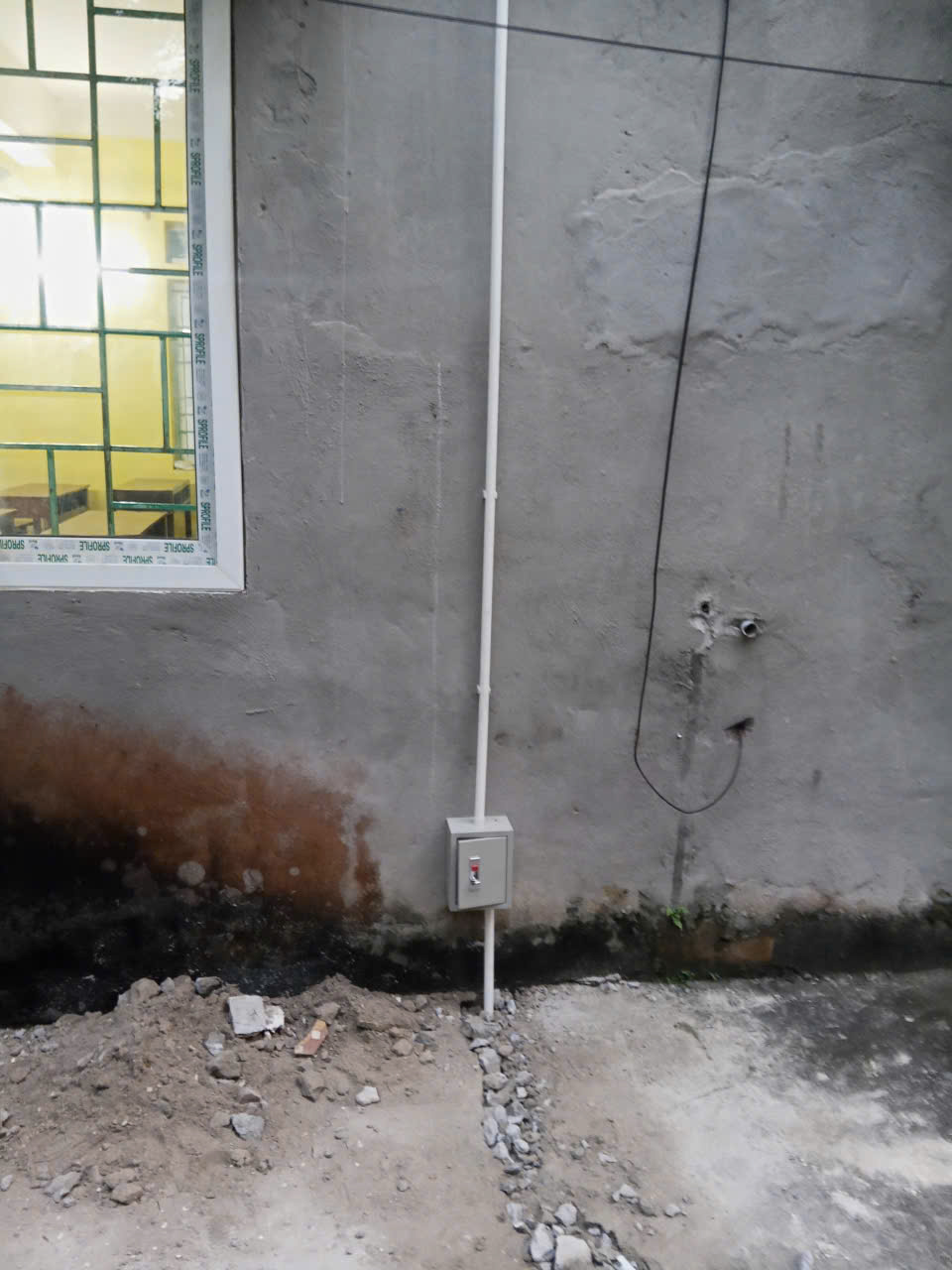

3.2. Đi dây dẫn sét thoát sét.
Đi dây cáp đồng trần hoặc cáp bọc PVC 50mm từ đỉnh kim thu sét đi dọc theo tường, cột nhà xuống thẳng bãi tiếp địa. Dùng kẹp cáp cố định chặt dây dẫn vào tường, tránh để dây bị võng hoặc đứt gãy.Kết nối phần cuối của cáp thoát sét vào hệ thống bãi tiếp địa.
Hệ thống chống sét gia đình

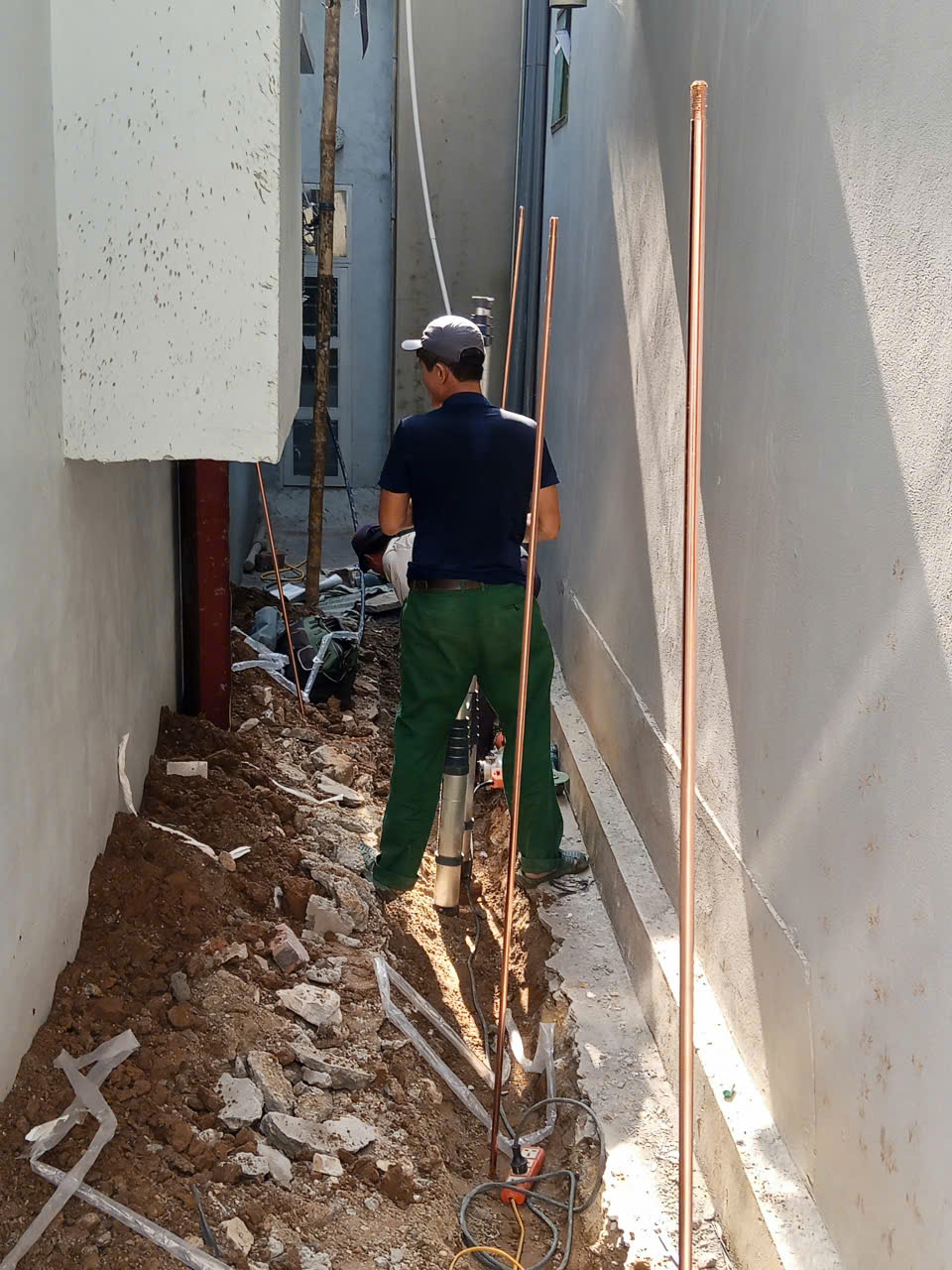

3.3. Thi công hệ thống bãi tiếp địa.
Đào rãnh hoặc khoan giếng, nếu đất có điện trở cao hoặc diện tích hẹp, khoan giếng sâu từ 20 - 40m. Đóng các cọc thép mạ đồng dài 2m4 xuống đất. Khoảng cách giữa các cọc tối thiểu bằng 1 hoặc 2 lần chiều dài cọc Liên kết hệ thống bằng mối hóa nhiệt cáp đồng trần (tiết diện thường từ 50 - 70mm dọc theo các cọc để tạo thành một hệ thống tiếp đất hoàn chỉnh.
Hệ thống chống sét gia đình
4. Chi phí lắp đặt hệ thống chống sét gia đình
Hệ thống chống sét trực tiếp khoảng 13 - 25 triệu đồng. Các thương hiệu kim thu sét phổ biến như Liva, Bakiral, hoặc Olympus thường có giá từ 2,8 triệu đến hơn 10 triệu đồng/cái tùy công nghệ. Hệ thống chống sét lan truyền: Dao động thêm 8 - 11 triệu đồng, tùy vào số lượng tầng và nhu cầu bảo vệ các thiết bị nhạy cảm như tivi, tủ lạnh, máy tính
4.1. Bảng thiết bị và chi phí lắp đặt chống sét trục tiếp cho gia đình
| STT | Tên Vật Tư | Đ.Vị | SL | Đơn giá | Thành tiền | Ghi Chú |
| 1 | Kim thu sét tia tiên đạo Tia tiên đạo Olypus ESE15 bán kính bảo vệ cấp IV=64m, Tuân thủ tiêu chuẩn NFC17-102 PHÁP | Cái | 1 | Thổ Nhĩ Kỳ | ||
| 2 | Khớp nối cách điện COMPOSITE | Cái | 1 | VN | ||
| 3 | Chân trụ đỡ bằng INOX304, D48/D42, H=5mét. Bản mã thép 250x250x5mm sơn chống gỉ | Bộ | 1 | VN | ||
| 4 | Bộ dây néo 3 hướng, tăng đơ, khóa cáp, nở móc | Bộ | 3 | VN | ||
| 5 | Dây cáp thoát sét bằng đồng M50mm2 ( Tạm tính, tính theo nghiệm thu thực tế ) | Mét | 20 | VN | ||
| 6 | Cọc tiếp địa mạ đồng D16 | Cọc | 4 | Ấn Độ | ||
| 7 | Mối hàn hóa nhiệt | Mối | 1 | Ấn Độ | ||
| 8 | Đầu ghép nối cọc tiếp địa | Bộ | 3 | Ấn Độ | ||
| 9 | Bột giảm điện trở GEM RR (11.5g/bao ) | Bao | Ấn Độ | |||
| 10 | Ống luồn dây SP D25+ cút nối | Mét | 18 | SP/VN | ||
| 11 | Hộp kiểm tra tiếp địa bằng thép sơn tĩnh điện 270x190x100mm + Sứ, Thanh EB | Cái | VN | |||
| 12 | Vật tư phụ ( vít nở, đai kẹp p, que hàn, đai ôm) | Bộ | 1 | VN | ||
| 13 | Nhân công lắp đặt trọn gói. Vận chuyển hàng hóa đến chân công trìnhh | Bộ | 1 | VN | ||
| 14 | Đo điện trở miễn phí | Bộ | 1 | VN | ||
| Tổng cộng | Từ 13 - 22tr | - | ||||
| Thuế GTGT 8% | - | |||||
| Tổng cộng thuế GTGT 8% | - | |||||
4.2. Bảng thiết bị và chi phí lắp đặt chống sét lan truyền.
| STT | Tên Vật Tư | Đ.Vị | SL | Đơn giá | Thành tiền | Ghi Chú |
| 1 | Thiết bị cắt sét lan truyền SLP (hàng nhập khẩu Hàn Quốc, có CO, CQ) | Bộ | 1 | CH SEC | ||
| 2 | Dây cáp thoát sét bằng đồng M16mm2 ( Tạm tính, tính theo nghiệm thu thực tế ) | Mét | 20 | VN | ||
| 3 | Cọc tiếp địa thép mạ đồng D16 L=2.4 mét | Cọc | 4 | Ấn Độ | ||
| 4 | Hàn hoá nhiệt cáp và cọc | Mối | 1 | Ấn Độ | ||
| 5 | Bột giảm điện trở GEM RR (11.5g/bao ) | Bao | Ấn Độ | |||
| 6 | Ống luồn dây SP + cút nối | Mét | 15 | VN | ||
| 7 | Vật tư phụ ( vít nở, đai kẹp p, que hàn, đai ôm) | Bộ | VN | |||
| 8 | Cấp phép tiếp địa của cơ quan chức năng | THP | VN | |||
| 9 | Nhân công lắp đặt trọn gói Vận chuyển hàng hóa đến chân công trìnhh |
Bộ | VN | |||
| Tổng cộng | Từ 8 - 10tr | |||||
| Thuế GTGT 8% | ||||||
| Tổng cộng thuế GTGT 8% | ||||||

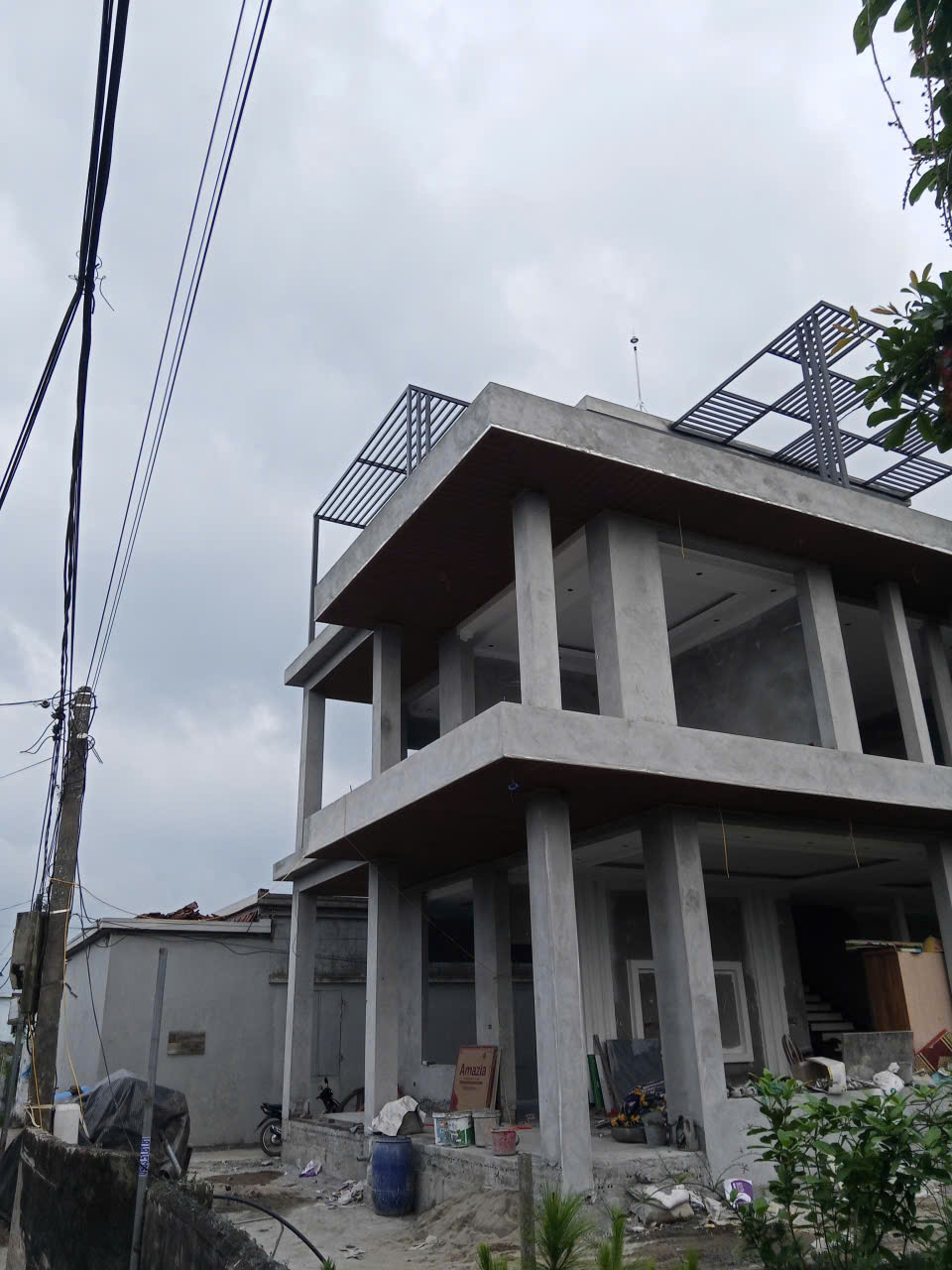

5. Hình ảnh chống sét gia đình thực tế
Chống sét Thiên An chuyên cung cấp, thiết kế và thi công hệ thống chống sét cho nhà ở gia đình, nhà xưởng, công trình công cộng nhằm bảo vệ tính mạng con người và tài sản khỏi rủi ro do sét đánh. Việc tìm kiếm một đơn vị uy tín là rất quan trọng vì lắp đặt hệ thống chống sét không đúng tiêu chuẩn kỹ thuật có thể gây nguy hiểm ngược lại cho công trình.
Hệ thống chống sét gia đình
Hệ thống chống sét gia đình
Hệ thống chống sét gia đình
Hệ thống chống sét gia đình
Hệ thống chống sét gia đình
Hệ thống chống sét gia đình
6. Đơn vị lắp đặt chống sét uy tín.
Chống sét Thiên An là một đơn vị chống sét chuyên nghiệp uy tín. Nhiều năm trong lĩnh vực chống sét chúng tôi đã thi công hàng nghìn công trình lớn nhỏ, quy trình làm việc an toàn hiệu quả từ khâu tư vấn khảo sát địa hình, thiết kế bản vẽ kỹ thuật chính xác và sử dụng vật liệu chống sét đạt chuẩn. Hệ thống thi công chuẩn xác sẽ có tuổi thọ cao, chống ăn mòn và hoạt động ổn định trong mọi điều kiện thời tiết. Hệ thống chống sét đạt chuẩn (theo tiêu chuẩn Việt Nam TCVN 9385:2012) với đủ điều kiện nghiệm thu và cấp phép hoạt động. Độ bền và tính ổn định của công trình. Chúng tôi hy vọng sẽ mạng tới cho quý khách giải pháp chống sét an toàn hiệu quả nhất.
