Cách Làm Chống Sét Tiêu Chuẩn

Nội dung bài viết

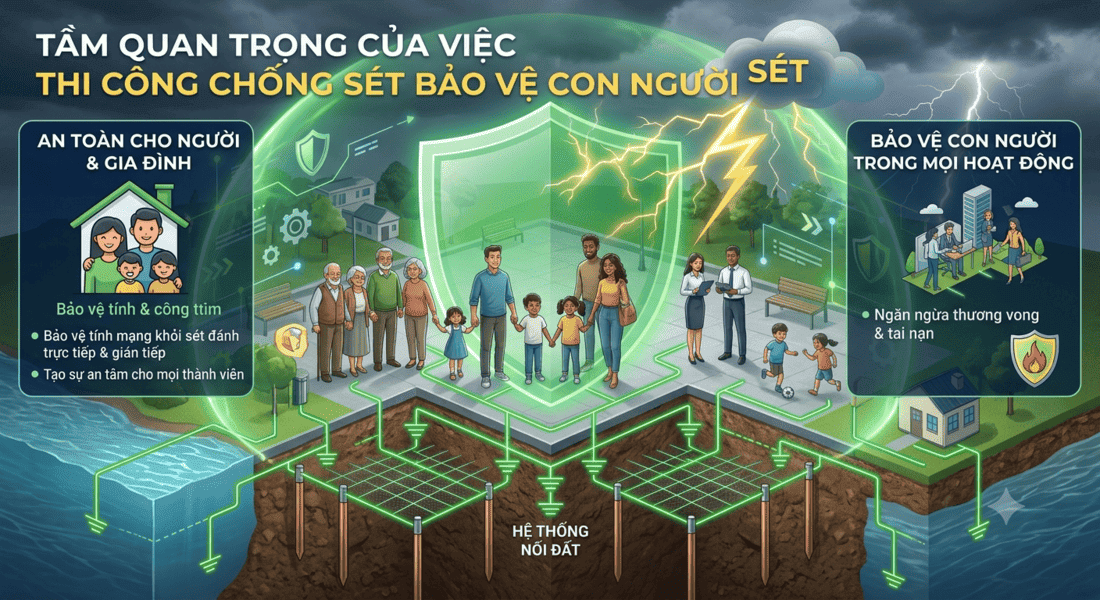

1. Có nên làm chống sét

Rất nên làm chống sét để bảo vệ tính mạng gia đình và tài sản. Hệ thống chống sét giúp dẫn dòng điện khổng lồ của tia sét trực tiếp xuống đất, ngăn ngừa nguy cơ cháy nổ, hư hỏng thiết bị điện và các tai nạn đáng tiếc

- Bảo vệ tính mạng con người: Sét đánh trực tiếp hoặc lan truyền qua hệ thống điện có thể gây nguy hiểm nghiêm trọng đến sức khỏe và tính mạng của các thành viên trong gia đình.
- Bảo vệ tài sản và thiết bị điện: Sét lan truyền qua đường dây điện, cáp mạng có thể làm hỏng tức thì các thiết bị điện tử đắt tiền như tivi, tủ lạnh, máy giặt, điều hòa, hệ thống smarthome.
- Ngăn ngừa cháy nổ: Sét đánh trực tiếp vào các vị trí như ăng-ten, mái tôn, hoặc các kết cấu kim loại có thể gây cháy nổ, hư hỏng cấu trúc công trình.
- An tâm trong mùa mưa bão: Khi có hệ thống chống sét đạt chuẩn, bạn sẽ an tâm hơn khi sử dụng thiết bị điện trong những ngày thời tiết xấu.

Làm chống sét

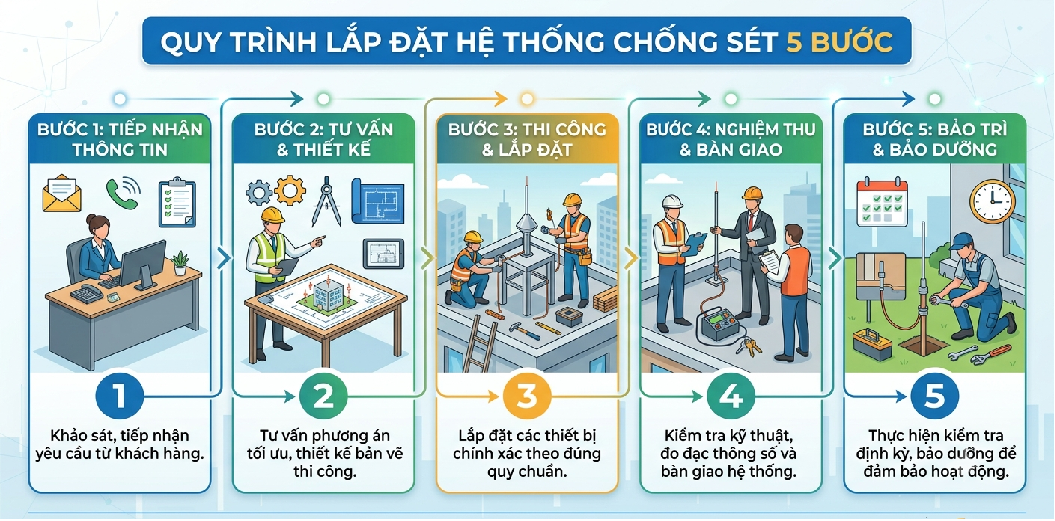

2. Các bước làm chống sét hiệu quả

Việc lắp đặt hệ thống chống sét là một quy trình kỹ thuật đòi hỏi sự chính xác cao để đảm bảo an toàn cho công trình và tính mạng con người. Dưới đây là các bước cơ bản để thi công một hệ thống chống sét trực tiếp đạt chuẩn:

Làm chống sét

2.1. Khảo sát và thiết kế

Đánh giá: Xác định vị trí địa lý, đặc điểm công trình (độ cao, kết cấu mái) và đo điện trở suất của đất tại khu vực thi công.
Thiết kế: Lập bản vẽ chi tiết vị trí đặt kim thu sét, đường đi của dây dẫn sét và sơ đồ bãi tiếp địa sao cho tối ưu và đúng tiêu chuẩn an toàn.

Làm chống sét

2.2. Thi công hệ thống tiếp địa (Quan trọng nhất)

Đây là "trái tim" của hệ thống chống sét, giúp phân tán dòng điện sét xuống lòng đất an toàn.

Đào rãnh/Khoan giếng: Đào rãnh sâu khoảng 0.6m – 0.8m hoặc khoan giếng tiếp địa tùy vào địa chất.
Đóng cọc: Đóng các cọc tiếp địa xuống đất. Khoảng cách giữa các cọc thường bằng khoảng 1 đến 2 lần chiều dài cọc.
Kết nối: Sử dụng phương pháp hàn hóa nhiệt để nối các cọc với cáp đồng trần. Đây là mối nối bền vững nhất, chịu được sự ăn mòn và oxy hóa.
Đo kiểm: Sau khi lắp đặt xong, dùng đồng hồ đo điện trở đất chuyên dụng để đảm bảo giá trị điện trở tiếp địa dưới 10 (Ohm). Nếu không đạt, cần thêm cọc hoặc hóa chất giảm điện trở (GEM).

Làm chống sét

2.3. Lắp đặt cột thu lôi và kim thu sét

Vị trí: Lắp kim thu sét tại điểm cao nhất của công trình.
Cột đỡ: Sử dụng cột inox hoặc thép mạ kẽm nhúng nóng, bắt chặt vào kết cấu mái và có hệ thống dây neo gia cố để đảm bảo chịu được gió bão.

Làm chống sét

2.4. Lắp đặt hệ thống dây dẫn sét

Đường đi: Dây dẫn (thường là cáp đồng) được nối từ kim thu sét đi dọc xuống bãi tiếp địa.
Lưu ý kỹ thuật:
- Đi dây thẳng nhất có thể, tránh gấp khúc tạo góc nhọn (< 90 độ) để giảm thiểu hiện tượng phóng điện hồ quang.
- Luồn dây trong ống bảo vệ (ống PVC) để tăng độ bền và cách điện.
- Lắp đặt bộ đếm sét và hộp kiểm tra định kỳ (thường ở độ cao 1.2m so với mặt đất) để thuận tiện cho việc bảo trì.

Làm chống sét

2.5. Kiểm tra, nghiệm thu và bàn giao

Kiểm tra tổng thể: Kiểm tra các mối nối, độ chắc chắn của cột đỡ và dây dẫn.
Nghiệm thu: Thực hiện đo đạc lần cuối toàn bộ hệ thống để đảm bảo các thông số kỹ thuật đúng như bản thiết kế.
Bảo trì: Hệ thống chống sét cần được kiểm tra định kỳ hàng năm (đặc biệt trước mùa mưa bão) để đảm bảo các mối nối không bị lỏng lẻo hay rỉ sét.

Làm chống sét

3. Có nên tự làm chống sét

Việc tự lắp đặt hệ thống chống sét không được khuyến khích đối với hầu hết các trường hợp, trừ khi bạn là kỹ sư chuyên ngành hoặc người có chuyên môn sâu về điện và an toàn điện. Dưới đây là những lý do tại sao bạn nên cân nhắc kỹ trước khi quyết định tự thực hiện:

3.1. Tại sao không nên tự làm?

Hệ thống chống sét là "bảo hiểm" cho toàn bộ công trình. Chi phí thuê đơn vị thi công chuyên nghiệp thường không quá cao so với giá trị tài sản và sự an toàn của tính mạng con người.

Rủi ro về tính mạng và an toàn: Nếu thiết kế sai hoặc thi công không chuẩn (đặc biệt là hệ thống tiếp địa), thay vì dẫn sét xuống đất, dòng điện sét có thể bị "ngược" vào trong nhà, gây hỏa hoạn, nổ thiết bị điện, hoặc nghiêm trọng hơn là gây nguy hiểm trực tiếp cho người sống trong công trình.
Yêu cầu về kỹ thuật khắt khe: Hệ thống chống sét cần tuân thủ nghiêm ngặt các tiêu chuẩn (như TCVN 9385:2012). Việc tính toán bán kính bảo vệ của kim thu sét, điện trở đất yêu cầu phải có công thức và thiết bị đo chuyên dụng (máy đo điện trở đất) mà hộ gia đình thường không có.
Mối nối cực kỳ quan trọng: Nếu mối nối không đạt chuẩn (lỏng lẻo, rỉ sét), điện trở sẽ tăng cao. Khi sét đánh vào, năng lượng không thoát được sẽ tạo ra hồ quang điện, gây hư hỏng kết cấu hoặc cháy nổ tại điểm tiếp xúc. Phương pháp hàn hóa nhiệt đòi hỏi tay nghề và thiết bị chuyên dụng để đảm bảo độ bền vĩnh cửu.
Trách nhiệm bảo hiểm và pháp lý: Nếu công trình không có hồ sơ thiết kế, đo kiểm và nghiệm thu bởi đơn vị có chức năng, khi xảy ra sự cố (cháy nổ do sét), các đơn vị bảo hiểm thường sẽ từ chối bồi thường vì lỗi thi công không đúng quy chuẩn.

3.2. Khi nào bạn có thể tự làm?

Bạn chỉ nên tự làm nếu bạn có kiến thức chuyên môn về điện công nghiệp và hiểu rõ tiêu chuẩn chống sét.

Bạn có sẵn các thiết bị đo kiểm chuyên dụng.
Công trình là các nhà kho, nhà tạm, chòi canh quy mô nhỏ, ít giá trị, không có nhiều thiết bị điện tử nhạy cảm và không có người ở thường xuyên.
Mua vật liệu chuẩn: Không dùng sắt thép tận dụng. Hãy dùng kim thu sét chuyên dụng, dây cáp đồng tiếp địa tiết diện tối thiểu từ 50mm² trở lên.
Hệ thống tiếp địa là số 1: Đầu tư vào bãi tiếp địa thật tốt. Hãy đóng nhiều cọc tiếp địa thay vì chỉ một vài cái và sử dụng hóa chất giảm điện trở đất nếu đất khô, sỏi đá.
Thuê đơn vị đo kiểm: Sau khi tự lắp xong, hãy thuê một công ty chuyên nghiệp mang máy đến đo điện trở tiếp địa. Nếu chỉ số đạt dưới 10 Ohm thì mới được coi là an toàn. Nếu không đạt, họ sẽ tư vấn cách bổ sung.
Tuyệt đối không: Đừng bao giờ đấu dây tiếp địa chống sét chung với hệ thống tiếp địa điện lưới sinh hoạt nếu không nắm rõ cách đẳng thế (nối chung hệ thống đất).

4. Những hạng mục chống sét cần làm cho công trình.

Một hệ thống chống sét toàn diện và đạt chuẩn thường được chia thành 3 hạng mục (lớp) chính. Cả 3 thành phần này cần phối hợp chặt chẽ với nhau để bảo vệ công trình khỏi cả tác động vật lý của sét đánh trực tiếp và tác động điện từ của sét lan truyền. Dưới đây là chi tiết các hạng mục đó:

4.1. Hệ thống chống sét trực tiếp (LPS - Lightning Protection System)

Đây là "lớp bảo vệ ngoài", mục tiêu chính là đón lấy tia sét và dẫn nó xuống đất an toàn, ngăn không cho sét đánh trực tiếp vào cấu trúc công trình.

Kim thu sét: Đặt trên vị trí cao nhất của công trình. Có hai loại phổ biến là kim thu sét cổ điển (Franklin) và kim thu sét hiện đại (phát tia tiên đạo sớm - ESE).
Dây dẫn sét (dây thoát sét): Là đường dây dẫn dòng điện từ kim thu sét xuống hệ thống tiếp địa. Yêu cầu quan trọng là dây phải được đi thẳng nhất có thể, tiết diện đủ lớn (thường là cáp đồng từ 50mm để chịu được dòng sét cường độ cao.
Phụ kiện: Bao gồm cột đỡ kim, kẹp cố định dây, bộ đếm sét (để ghi lại số lần sét đánh vào hệ thống).

4.2. Hệ thống chống sét lan truyền (SPD - Surge Protection Device)

Đây là "lớp bảo vệ trong", giúp bảo vệ các thiết bị điện, điện tử (tivi, tủ lạnh, máy tính, hệ thống mạng, camera) khỏi xung điện đột biến. Sét không cần đánh trúng nhà bạn, chỉ cần đánh gần đó cũng có thể tạo ra dòng điện lan truyền qua đường dây điện hoặc dây tín hiệu.

Thiết bị cắt sét (SPD): Thường được lắp đặt trong các tủ điện (tủ tổng, tủ phân phối).
Cấp bảo vệ:
- SPD Loại 1: Bảo vệ khỏi xung sét trực tiếp (thường lắp ở tủ điện chính).
- SPD Loại 2: Bảo vệ khỏi xung sét lan truyền (lắp ở các tủ phân phối nhánh).
- SPD Loại 3: Bảo vệ các thiết bị nhạy cảm cuối nguồn (lắp gần ổ cắm).

4.3. Hệ thống tiếp địa (Earthing/Grounding)

Đây là "hạng mục nền tảng" (thường gọi là bãi tiếp địa). Đây là nơi toàn bộ năng lượng cực lớn của sét được phân tán vào lòng đất.

Cọc tiếp địa: Thường dùng thép mạ đồng hoặc thép mạ kẽm, đóng sâu xuống đất.
Cáp tiếp địa: Kết nối các cọc với nhau và nối với dây dẫn sét.
Hóa chất giảm điện trở (GEM): Được đổ vào các giếng tiếp địa nếu đất ở khu vực đó có điện trở cao (đất khô, sỏi, cát) để giúp dòng sét thoát nhanh hơn.
Yêu cầu kỹ thuật: Hệ thống này phải có điện trở đất thấp và ổn định (thông thường dưới 10Ohm. Các mối nối phải được hàn hóa nhiệt để đảm bảo không bị oxy hóa theo thời gian.

5. Giá làm chống sét cập nhật mới nhất

Chi phí lắp đặt hệ thống chống sét phụ thuộc rất nhiều vào quy mô công trình, loại thiết bị (kim thu sét hiện đại hay cổ điển) và độ phức tạp của hệ thống tiếp địa. Dưới đây là bảng ước tính chi phí trọn gói trên thị trường hiện nay (bao gồm vật tư và nhân công):

5.1. Giá làm hệ thống chống sét trực tiếp

Chi phí lắp đặt trọn gói hệ thống chống sét trực tiếp dao động từ 12.000.000 VNĐ đến 25.000.000 VNĐ cho nhà ở dân dụng. Đối với các công trình quy mô lớn như biệt thự, nhà xưởng, mức giá có thể lên tới 30.000.000 – 50.000.000 VNĐ tùy thuộc vào diện tích và loại vật tư sử dụng

STT	Tên Vật Tư	Đ.Vị	SL	Đơn giá	Thành tiền	Ghi Chú
1	Kim thu sét tia tiên đạo Tia tiên đạo Olypus ESE15 bán kính bảo vệ cấp IV=64m, Tuân thủ tiêu chuẩn NFC17-102 PHÁP	Cái	1			Thổ Nhĩ Kỳ
2	Khớp nối cách điện COMPOSITE	Cái	1			VN
3	Chân trụ đỡ bằng INOX304, D48/D42, H=5mét. Bản mã thép 250x250x5mm sơn chống gỉ	Bộ	1			VN
4	Bộ dây néo 3 hướng, tăng đơ, khóa cáp, nở móc	Bộ	3			VN
5	Dây cáp thoát sét bằng đồng M50mm2 ( Tạm tính, tính theo nghiệm thu thực tế )	Mét	20			VN
6	Cọc tiếp địa mạ đồng D16	Cọc	4			Ấn Độ
7	Mối hàn hóa nhiệt	Mối	1			Ấn Độ
8	Đầu ghép nối cọc tiếp địa	Bộ	3			Ấn Độ
9	Bột giảm điện trở GEM RR (11.5g/bao )	Bao				Ấn Độ
10	Ống luồn dây SP D25+ cút nối	Mét	18			SP/VN
11	Hộp kiểm tra tiếp địa bằng thép sơn tĩnh điện 270x190x100mm + Sứ, Thanh EB	Cái				VN
12	Vật tư phụ ( vít nở, đai kẹp p, que hàn, đai ôm)	Bộ	1			VN
13	Nhân công lắp đặt trọn gói. Vận chuyển hàng hóa đến chân công trìnhh	Bộ	1			VN
14	Đo điện trở miễn phí	Bộ	1			VN
	Tổng cộng			Từ 13 - 22tr		-
	Thuế GTGT 8%					-
	Tổng cộng thuế GTGT 8%					-

5.2. Giá làm hệ thống chống sét lan truyền

Chi phí lắp đặt trọn gói hệ thống chống sét lan truyền thường dao động từ 9.000.000 VNĐ đến 25.000.000 VNĐ (chưa bao gồm thuế VAT). Đối với quy mô nhà ở dân dụng hoặc bảo vệ các thiết bị riêng lẻ, mức giá sẽ thấp hơn tùy thuộc vào thiết bị và cấu hình thực tế

STT	Tên Vật Tư	Đ.Vị	SL	Đơn giá	Thành tiền	Ghi Chú
1	Thiết bị cắt sét lan truyền SLP (hàng nhập khẩu có CO, CQ)	Bộ	1			CH SEC
2	Dây cáp thoát sét bằng đồng M16mm2 ( Tạm tính, tính theo nghiệm thu thực tế )	Mét	20			VN
3	Cọc tiếp địa thép mạ đồng D16 L=2.4 mét	Cọc	4			Ấn Độ
4	Hàn hoá nhiệt cáp và cọc	Mối	1			Ấn Độ
5	Bột giảm điện trở GEM RR (11.5g/bao )	Bao				Ấn Độ
6	Ống luồn dây SP + cút nối	Mét	15			VN
7	Vật tư phụ ( vít nở, đai kẹp p, que hàn, đai ôm)	Bộ				VN
8	Cấp phép tiếp địa của cơ quan chức năng	THP				VN
9	Nhân công lắp đặt trọn gói Vận chuyển hàng hóa đến chân công trìnhh	Bộ				VN
	Tổng cộng			Từ 8 - 80tr
	Thuế GTGT 8%
	Tổng cộng thuế GTGT 8%

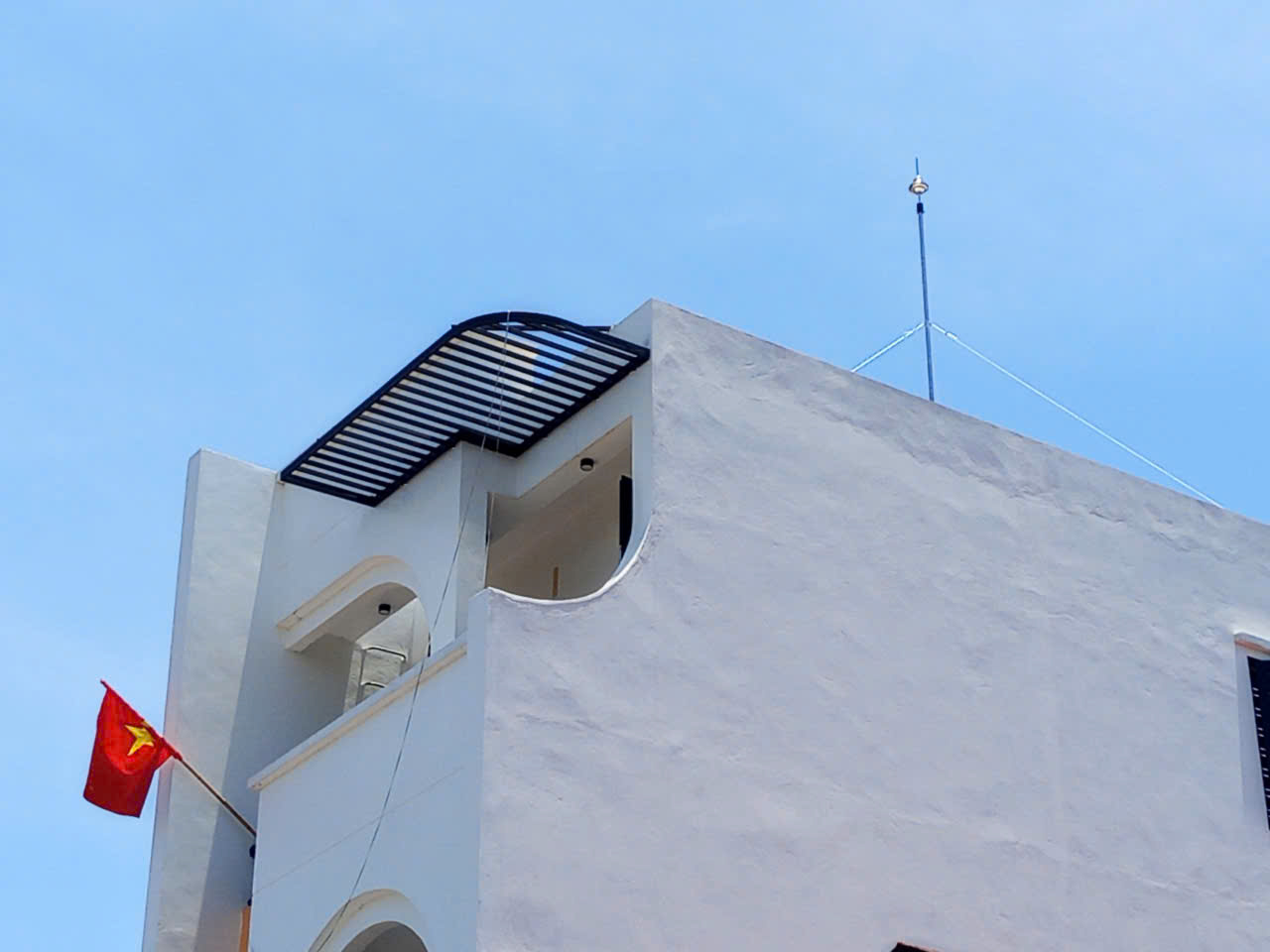

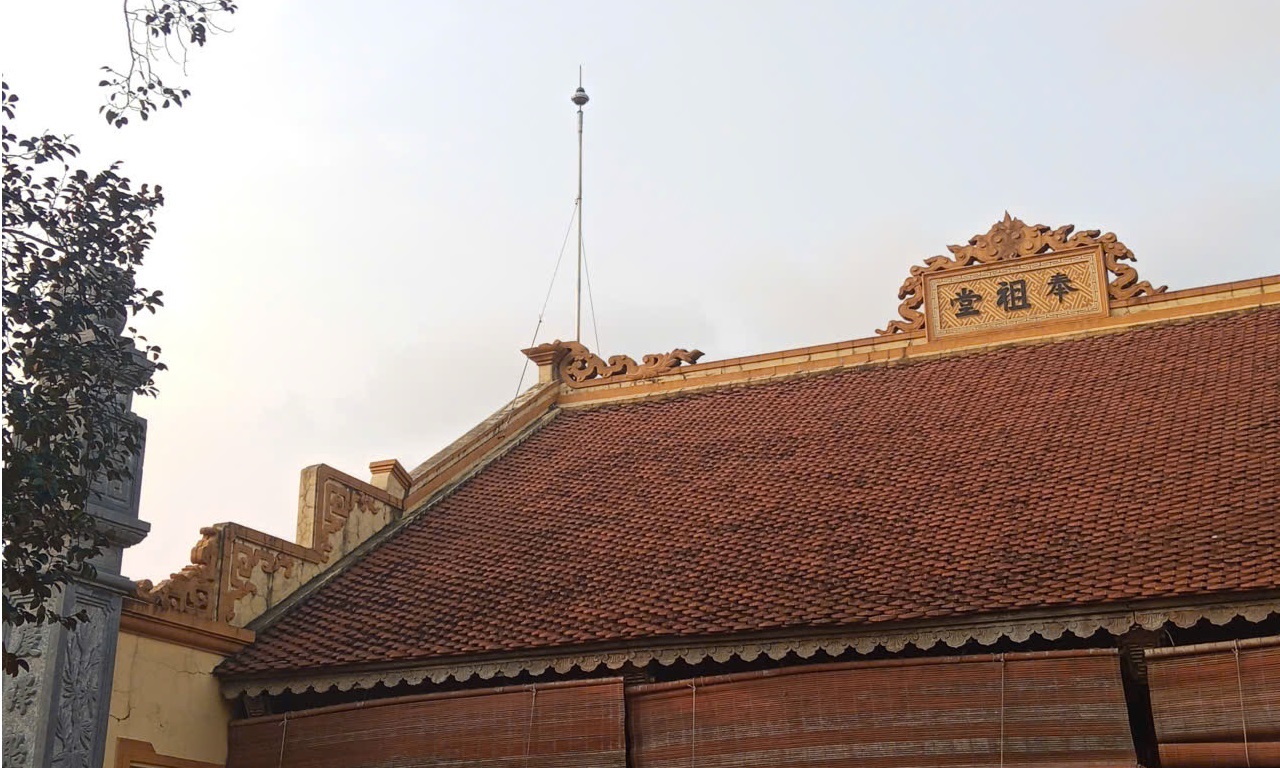

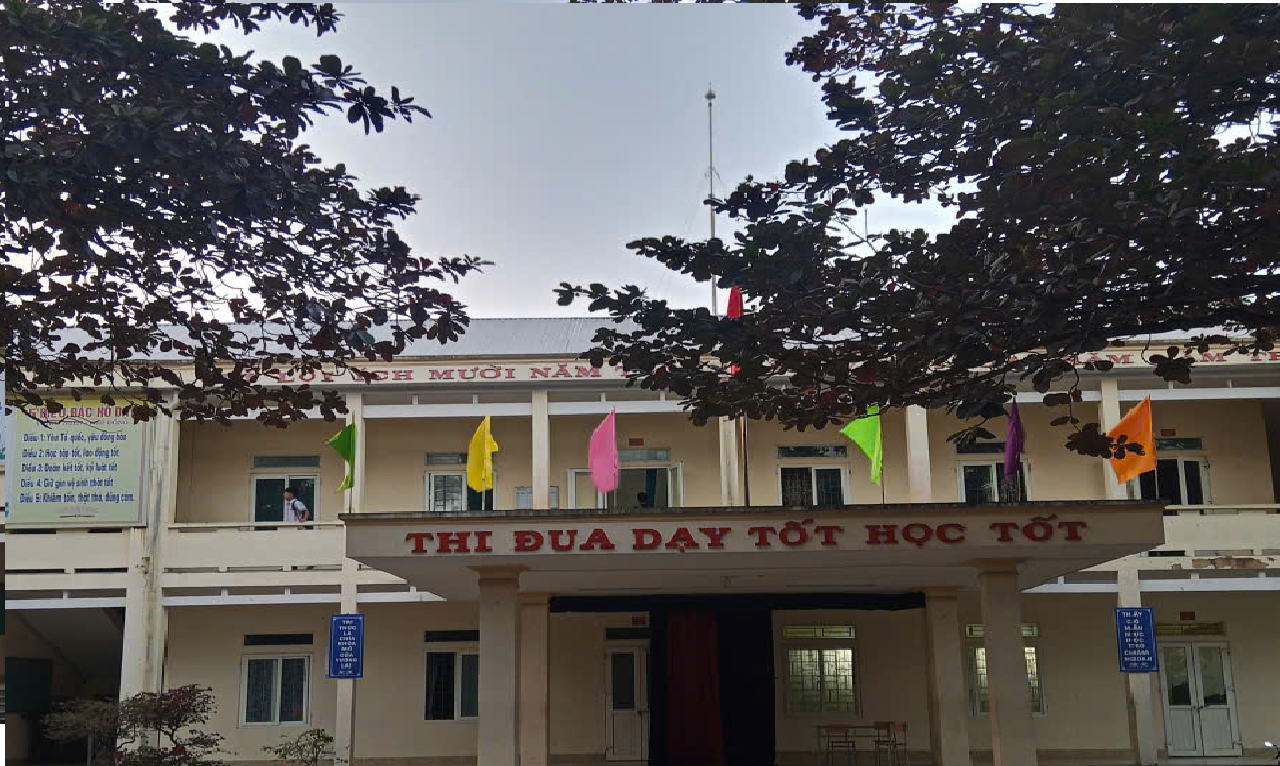

6. Hình ảnh làm chống sét cửa chống sét Thiên An

Chống Sét Thiên An Uy tín hàng đầu tại Việt Nam chuyên cung cấp thiết bị và thi công giải pháp chống sét trực tiếp, chống sét lan truyền Sản Phẩm Chống Sét Chất Lượng Cao - Bảo Vệ Toàn Diện an toàn cho mọi công trình.Dưới đây là các hình ảnh và thông tin chi tiết về các thiết bị chống sét chính mà đơn vị chúng tôi cung cấp

Làm chống sét

7. Thiên An - Đơn Vị Làm Chống Chống Sét Chuyên Nghiệp.

Chống sét Thiên An là đơn vị chuyên cung cấp giải pháp, thiết kế và thi công các hệ thống chống sét trực tiếp và lan truyền, tiếp địa cho nhà ở dân dụng, doanh nghiệp, công trình nhà nước. Với nhiều năm kinh nghiêm chúng tỗi sẽ mang lại cho Quý khách hàng dịch vụ chống sét An toàn - Tiết kiệm - Thẩm mỹ phù hợp với kiến trúc giúp bảo vệ công trình và con người khỏi tác hại của sét bằng cách thu hút, dẫn dòng sét xuống đất an toàn.
